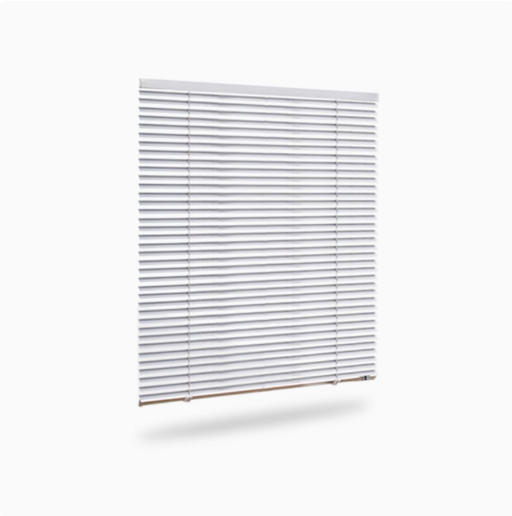

铝合金电动百叶窗产品说明

一、产品概述

铝合金电动百叶窗是一种集智能化、便捷性与美观度于一体的窗帘解决方案，适用于家庭住宅、办公场所、商业空间等多种场景。其采用铝合金材质打造，结构稳固，表面光滑细腻，质感高级，耐腐蚀性强，使用寿命长，为室内环境增添现代感与时尚气息。

二、功能特点

1. 智能控制，操作便捷
支持总线、无线、有线三种控制方式，配备无线遥控器、4 路干接点面板，用户可根据自身需求与使用场景灵活选择控制方式，轻松实现百叶窗的开关与停顿。
24V 正反转控制器，集成无线遥控功能，可与智能家居系统联动，通过手机 APP 远程操控，让用户随时随地掌控室内光线，提升生活品质与便利性。

2. 多样控制模式，满足个性化需求
手动控制：按下正转键，电机正转，百叶窗打开；按下停止键，电机停止，百叶窗不动；按下反转键，电机反转，百叶窗关闭。方便用户在无电力或智能设备支持的情况下也能轻松操作。
总线控制：通过总线控制，可实现多组百叶窗的集中控制与管理，适合大型办公场所、商业空间等需要统一调控光线的场景，提升管理效率。
无线控制：用户可通过无线遥控器或手机 APP 随时随地远程操控百叶窗，不受距离与空间限制，轻松调节室内光线，满足不同生活场景需求。

3. 精细结构，稳定可靠
上轨电机内部结构精密，包含右封盖、卷绳器、百叶电机、连接铝条、行程头、固定铜环、左封盖等部件，确保电机运行稳定，卷帘顺畅。
中间铝条连接紧密，1.2N 大力矩，耗能低，保证百叶窗在开合过程中不出现卡顿、松动等问题，提升使用体验与设备寿命。

4. 行程调节，精准控制
行程控制器上端，对应调节下行程，逆时针调节百叶增加行程，顺时针调节百叶减少行程。
行程控制器下端，对应调节上行程，逆时针调节百叶减少行程，顺时针调节百叶增加行程。用户可根据实际安装需求与使用习惯进行微调，实现精准控制。

5. 多种遮阳方式，实用性强
提供透景、半遮光、全遮光三种遮阳方式，满足不同用户对光线、隐私、隔热的需求。透景模式可看到窗外的风景，适合客厅、卧室等需要自然采光的场所；半遮光模式透光不透人，保证室内隐私的同时引入适量光线，适合办公室、书房等需要专注工作的空间；全遮光模式则能有效遮挡阳光，隔热降温，适合卧室、观影室等需要完全黑暗的场景。

三、产品参数

产品名称：铝合金电动百叶窗
颜色分类 ：多种颜色可供选择，满足各种装修风格需求。
通讯方式 ：总线 / 无线 / 有线，灵活适配不同应用场景与控制系统。
安装方式 ：内装、外装、顶装、侧装，可根据窗户位置与用户需求灵活选择。
材质 ：铝合金百叶，坚固耐用，质感高级，不易变形。
输入电压 ：24V，安全稳定，兼容性强。
力矩 ：1.2Nm，提供充足动力，确保百叶窗开合顺畅。
转速：40rpm，运行平稳，速度适中。
定制范围 ：宽度最小 60 厘米，高度最小 50 厘米；单头电机，单支最大 2.5 平方，宽最大 1.5 米；双头电机，单支最大 4.5 平方，宽最大 2 米。可满足不同窗户尺寸的定制需求，为用户提供更贴合的解决方案。

四、使用与安装指南

1. 手动控制使用方法
单按键手动：开关按键与 GND 点动，将会在开 - 停 - 关中循环。
三按键手动：开停关与 GND 点动，将分别执行开、停、关。

2. 无线控制使用方法
按住开关按键不放，听到嘀，发送无线信号，将学习打开。
按住开关按键不放，听到嘀、嘀嘀，发送无线信号，将学习停止。
按住开关按键不放，听到嘀、嘀嘀、嘀滴滴，发送无线信号，将学习关闭。
按住开关按键不放，听到嘀、嘀嘀、嘀滴滴、2 次快 3 声、嘀嘀嘀嘀，放开手学习的无线信号将被清除。

3. 总线控制使用方法
总线波特率及地址：9600，总线 5 个字节地址在开关背面的标签上，例如 1A 17 05 05 09。
查询开关地址：发送 AA AA AA AA AA AA 56 56 0F，返回 5 个字节地址。
状态查询：发送 5 个字节地址 + 86 86 86 0F，返回 5 个字节地址 00 01 00 01 00，其中 3 个字节分别代表正转、停止、反转是否有效。01 00 00 表示正转，00 01 00 表示停止，00 00 01 表示反转。

4. 行程设定方法
轨道发出之前都会提前设置好行程。如果大家需要微调节行程请按以下方法调节。
面对行程控制器，行程控制器调节旋钮在你右边。
行程控制器上端，对应调节下行程，逆时针调节百叶增加行程，顺时针调节百叶减少行程。

行程控制器下端，对应调节上行程，逆时针调节百叶减少行程，顺时针调节百叶增加行程。

5. 接线图
驱动电机与行程控制器相连，行程控制器与 4 路干接点相连，4 路干接点接入智能控制主机。24V 电机正反转控制器连接智能控制主机与驱动电机，提供动力与控制信号。接线图清晰展示了各部件之间的连接关系，便于用户安装与调试。

五、应用场景

1. 家庭住宅 ：为客厅、卧室、书房等空间增添时尚与便利，营造舒适私密的生活环境，无论是白天遮阳还是夜晚保障隐私，都能轻松应对，提升家居生活品质。
2. 办公场所 ：适用于办公室、会议室、开放式办公区等，搭配简约装修，打造专业、高效的办公氛围，同时方便调节室内光线，满足不同工作场景的需求。
3. 商业空间：如酒店客房、餐厅包间、商铺展示区等，以多样风格与功能满足商业场所的装饰与实用需求，助力打造吸引顾客的独特空间，提升商业价值。

铝合金电动百叶窗凭借其卓越性能、丰富功能与时尚外观，成为提升生活品质、塑造空间美感的理想之选。选择它，开启智能、便捷、舒适的窗帘使用新时代。
