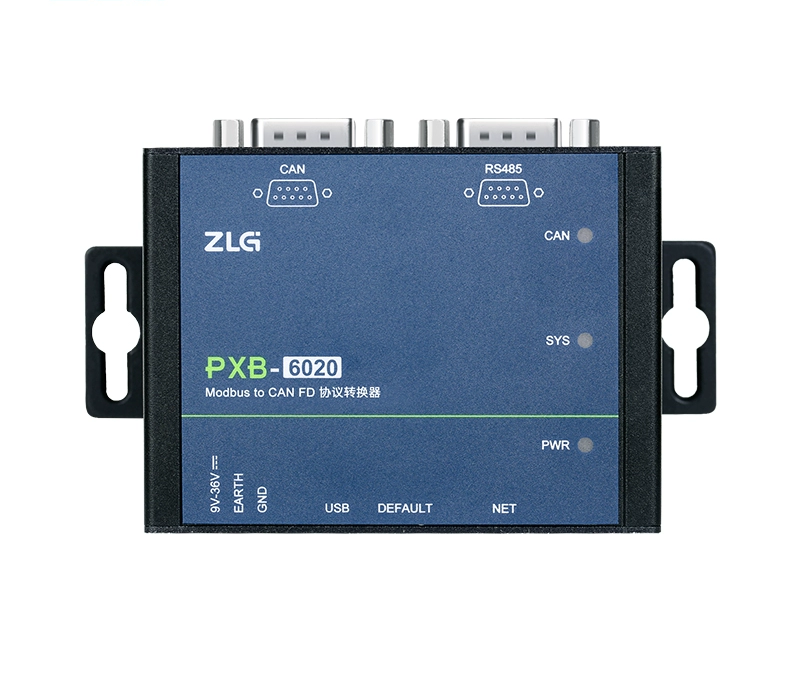

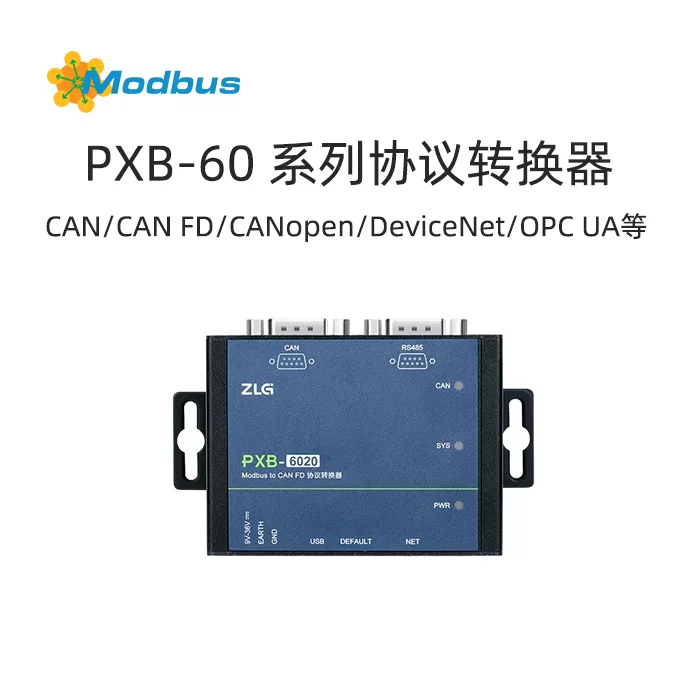

PXB-60 系列协议转换器产品说明

PXB-60 系列协议转换器是专为工业自动化领域设计的高效通信转换设备，能够实现 Modbus 协议与多种总线协议（如 CAN、CAN FD、CANopen、DeviceNet、J1939、OPC UA 等）之间的无缝转换。该系列产品采用国产 RISC-V 处理器，主频高达 816MHz，具备强大的数据处理能力与稳定性，为工业设备互联互通提供了灵活可靠的通信解决方案。

二、产品特点

1. 强大的协议转换能力：支持多种主流工业协议转换，满足不同设备间通信需求，实现异构系统融合。
2. 高性能处理器 ：搭载国产 RISC-V 处理器，816MHz 主频，保障数据高速处理与稳定传输。

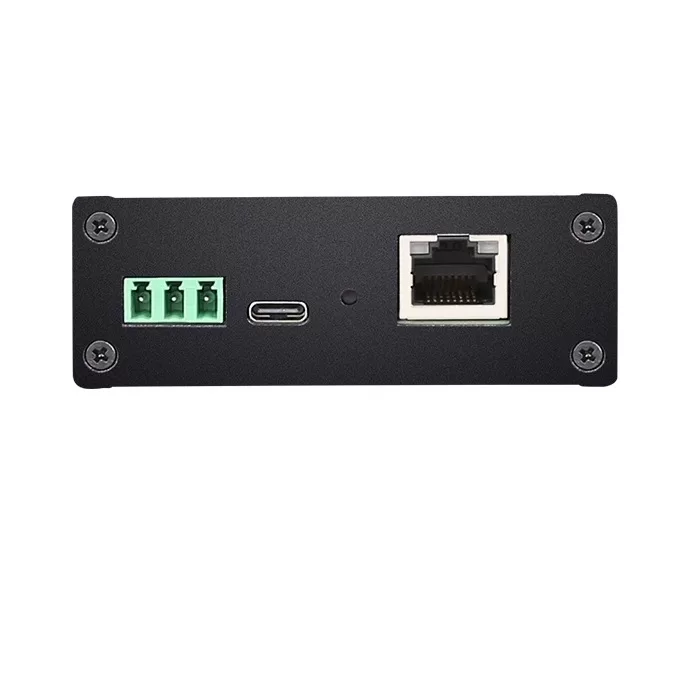

3. 丰富的接口配置 ：具备 1 路百兆以太网接口、DB9 CAN 接口、DB9 RS485 接口（部分型号），接口传输速率高，适配多种工业场景。
4. 工业级设计标准 ：工作温度范围 - 40℃~+85℃，存储温度 - 40℃~+85℃，宽电压输入（9-36V），抗干扰能力强，可靠性高，适应恶劣工业环境。
5. 简洁易用的配置软件：通过 AWPX Tools 软件进行可视化配置，操作便捷，降低使用门槛，助力用户快速上手。
6. 毫秒级转换响应 ：转换时间仅 1ms，确保数据实时性与系统高效运行。
7. 多种工作模式支持 ：适配不同工业应用需求，灵活部署。

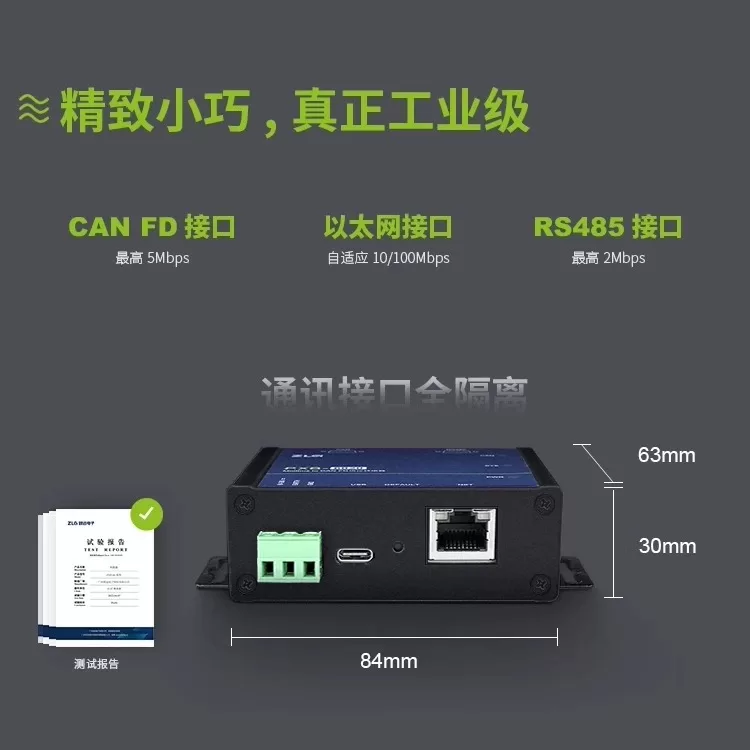

8. 精致小巧的外观 ：尺寸仅为 84mm×63mm×30mm，挂耳安装方式，节省空间，便于集成到各类工业控制柜。

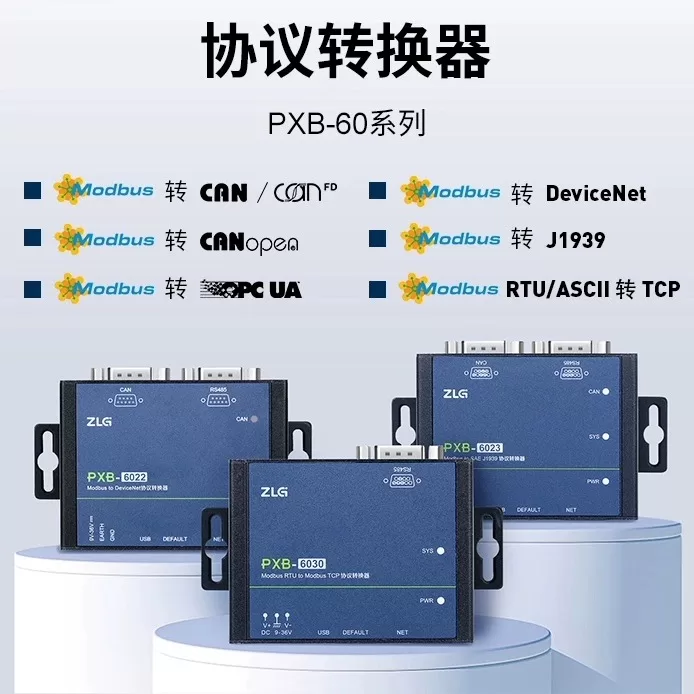

三、产品型号及功能对比

型号| 协议转换类型| 特性亮点
---|---|---

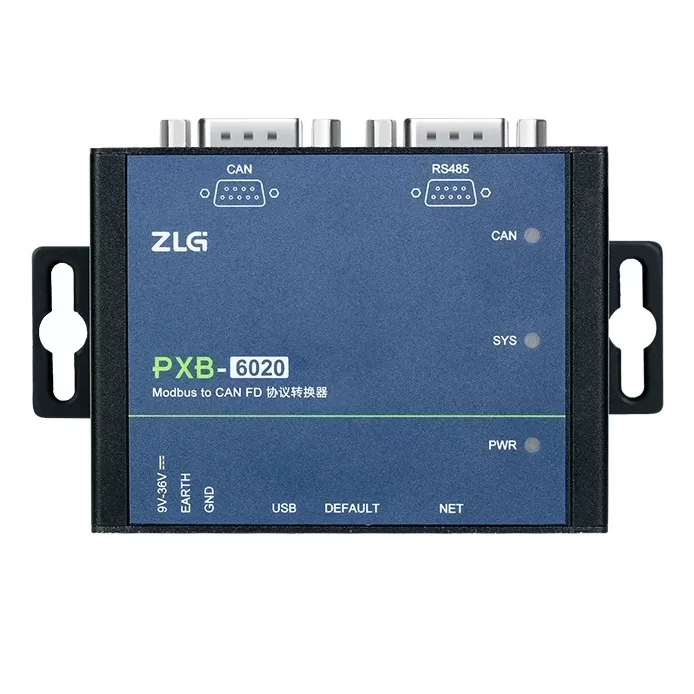

PXB-6020| Modbus to CAN/CAN FD| 支持 Modbus TCP/RTU 主站及从站，CAN FD 协议，实现 PLC 扩展 CAN/CAN FD 总线能力，适用于锂电池、光伏、汽车零部件产线测试。
PXB-6021| Modbus to CANopen| 支持 Modbus TCP/RTU 主站，CANopen 从站，助力 Modbus 设备接入机器人 CANopen 网络，提升汽车焊接机器人控制与监控效率。
PXB-6022| Modbus to DeviceNet| 支持 Modbus TCP/RTU 主站，DeviceNet 从站，实现 Modbus 设备与 DeviceNet 网络互通，提高生产效率与质量。
PXB-6023| Modbus to J1939| 支持 Modbus TCP/RTU 主站及从站，J1939 协议，使原本使用串行总线通讯的设备快速连接至 CAN 总线，实现数据交互，可用于充电桩等场景。
PXB-6030| Modbus RTU/ASCII to Modbus TCP| 支持 Modbus TCP 与 Modbus RTU/ASCII 相互转换，Modbus TCP 最大可支持 8 个连接，Modbus RTU/ASCII 从站最大支持 255 个连接，实现 RS485 接口与以太网接口的 Modbus 设备互相通讯，灵活集成到工业自动化、数据采集、智能楼宇等系统。
PXB-6031| Modbus to OPC UA| 支持 Modbus TCP/RTU 主站及从站，OPC UA 服务器，将 Modbus 数据转换为 OPC UA 协议，实现工厂自动化系统中设备间高效数据通信，提高工厂自动化运作效率。

四、应用场景

1. 工业自动化生产线 ：实现 PLC 与各类工业设备（如传感器、执行器、机器人等）的通信互联，提升生产效率与自动化水平。
2. 汽车制造领域 ：用于汽车焊接机器人控制与监控，通过 DeviceNet 网络实现精准操作与实时数据采集，保障汽车生产质量。
3. 新能源行业 ：在锂电池、光伏产线测试中，完成电池 BMS 等设备与控制系统通信，确保新能源产品性能与安全。
4. 充电桩系统：实现 Modbus 数据和 J1939 协议相互通信，连接充电桩与电动汽车 BMS、控制器等，优化充电流程与数据管理。
5. 智能工厂构建 ：作为 IT/OT 融合关键设备，将现场 Modbus 设备数据转换为 OPC UA 协议，传输至工厂 IT 系统，实现生产数据实时监控与决策支持。

五、装箱清单

序号| 名称| 数量| 单位| 备注
---|---|---|---|---
1| PXB-60XX 协议转换器| 1| 台|
2| 3P 电源端子| 1| 只|
3| PXB-OPEN4C 配件| 1| 块|
4| PXB-OPEN4R 配件| 1| 块|
5| 公制螺丝| 4| 颗|
6| 合格证| 1| 张| (* 由于产品批次不同，装箱清单配件规格会有少许出入，以实物为准 )
