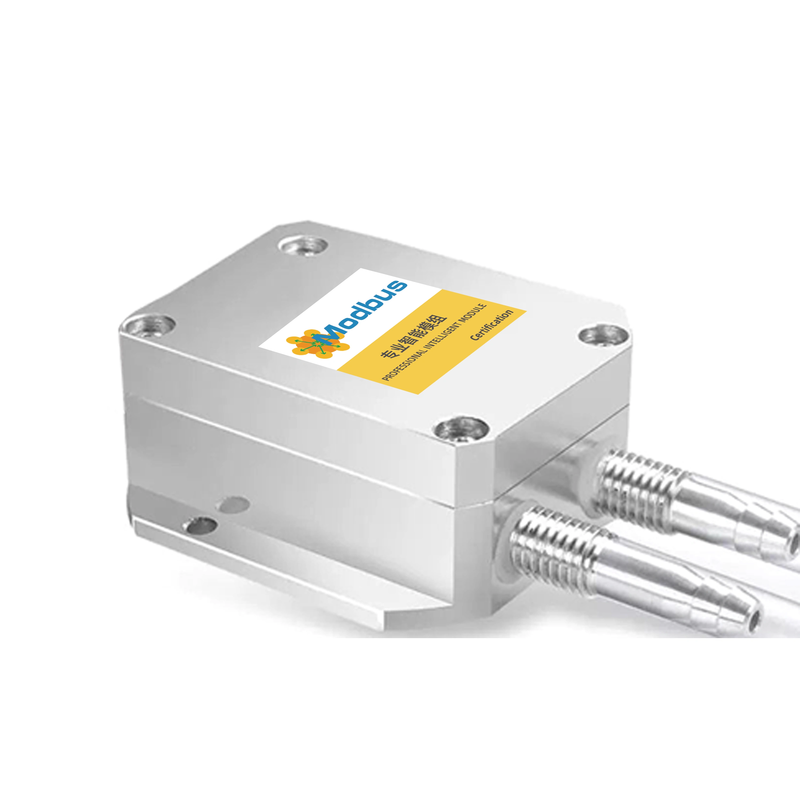

CC01压差温度二合一传感器

产品规格

基本参数

• 产品型号：CC01
• 测量类型：压差+温度二合一
• 产品重量：0.1kg
• 外观尺寸：102.9mm×60mm×27.5mm
• 外壳材质：铝合金
• 防护等级：IP67（防尘防水）
• 宝塔接头规格：M10×1螺纹，外径8mm
• 高宝塔头：接室内负压环境
• 低宝塔头：接室外常压环境

技术参数

• 压差测量范围：-100Pa～+100Pa（可定制）
• 温度测量范围：-20℃～80℃
• 测量精度：0.2%FS（压差）
• 响应时间：<100ms
• 工作电压：DC12V-24V
• 输出信号：Modbus RTU
• 默认通信参数：9600bps，8数据位，无校验，1停止位(8N1)

产品特点

1. 高精度测量：0.2%FS精度，可精确测量微小压差变化
2. 快速响应：<100ms的快速响应时间，实时反馈压力变化
3. 坚固耐用：铝合金外壳，IP67防护等级，适应恶劣工业环境
4. 紧凑设计：小巧尺寸便于在空间受限的设备和管道上安装
5. 双参数测量：同时测量压差和温度，减少设备配置复杂度
6. 长期稳定：严格老化测试和质量控制，漂移小，使用寿命长

Modbus通信协议详解

1. 基本通信参数

• 协议类型：Modbus RTU
• 默认从站地址：0x01（可修改范围0x01-0xFE）
• 默认波特率：9600bps（可修改为2400/4800/14400/19200/38400/56000/57600/115200）
• 数据格式：8位数据位，无校验，1位停止位(8N1)

2. 寄存器映射表

3. 功能码说明

功能码03H：读保持寄存器

• 请求格式：

  [从站地址][03][起始地址高][起始地址低][寄存器数高][寄存器数低][CRC低][CRC高]

• 响应格式：

  [从站地址][03][字节数][数据1高][数据1低]...[数据N高][数据N低][CRC低][CRC高]

功能码06H：写单个寄存器

• 请求格式：

  [从站地址][06][寄存器地址高][寄存器地址低][数据高][数据低][CRC低][CRC高]

• 响应格式：与请求相同

功能码10H：写多个寄存器

• 请求格式：

  [从站地址][10][起始地址高][起始地址低][寄存器数高][寄存器数低][字节数][数据1高][数据1低]...[CRC低][CRC高]

• 响应格式：

  [从站地址][10][起始地址高][起始地址低][寄存器数高][寄存器数低][CRC低][CRC高]

4. 通信示例

示例1：读取温度值（地址0x0003）

• 请求：

  01 03 00 03 00 01 74 09

• 从站地址：0x01
• 功能码：0x03
• 起始地址：0x0003
• 寄存器数量：0x0001
• CRC16：0x0974
• 响应（假设温度为25.6℃）：

  01 03 02 01 00 79 84

• 从站地址：0x01
• 功能码：0x03
• 字节数：0x02
• 数据：0x0100(256) → 256/10=25.6℃
• CRC16：0x8479

示例2：读取压差值（地址0x0004，32位浮点）

• 请求：

  01 03 00 04 00 02 44 09

• 从站地址：0x01
• 功能码：0x03
• 起始地址：0x0004
• 寄存器数量：0x0002(32位浮点占2个寄存器)
• CRC16：0x0944
• 响应（假设压差为-5.2Pa）：

  01 03 04 C0 A6 66 66 3F 23

• 从站地址：0x01
• 功能码：0x03
• 字节数：0x04
• 数据：0xC0A66666(32位浮点，-5.2)
• CRC16：0x233F

示例3：修改设备地址为0x02

• 请求：

  01 06 00 10 00 02 89 CF

• 从站地址：0x01
• 功能码：0x06
• 寄存器地址：0x0010
• 数据：0x0002
• CRC16：0xCF89
• 响应：与请求相同

安装与接线说明

1. 机械安装

1. 选择测量点位置，确保无强烈振动和电磁干扰
2. 使用M10×1螺纹将传感器固定在测量位置
3. 高宝塔头连接室内/负压侧，低宝塔头连接室外/常压侧
4. 确保密封良好，防止漏气影响测量精度

2. 电气接线

• 电源接线：
• 正极：+12V～+24V DC
• 负极：GND
• 通信接线：
• RS485-A：数据+
• RS485-B：数据-
• 建议使用双绞屏蔽线，总线两端接120Ω终端电阻

3. 接线图

[电源+] ---- +12V-24V DC
[电源-] ---- GND
[RS485-A] -- 数据+
[RS485-B] -- 数据-
[高宝塔头] -- 接负压侧
[低宝塔头] -- 接常压侧

安全注意事项

1. 电气安全：

• 操作前必须切断所有相关电源
• 使用非接触式电压测试仪确认断电
• 严格遵守国家电气安全规程

1. 电源要求：

• 仅使用DC12V-24V电源
• 确保电源稳定，波动不超过±10%

1. 安装环境：

• 避免潮湿、高温、强电磁干扰环境
• 确保工作区域干燥清洁

1. 个人防护：

• 操作时佩戴绝缘手套和安全眼镜
• 准备灭火器等应急设备

1. 接线检查：

• 通电前仔细检查所有接线
• 确保无短路或错误连接

1. 维护保养：

• 定期检查传感器状态
• 清洁宝塔接头，确保气路畅通
• 避免机械冲击和振动

应用场景

1. 医疗环境：负压病房、手术室压差监控
2. 工业控制：管道压力监测、除尘系统监控
3. HVAC系统：洁净室压差控制、通风系统平衡
4. 农业养殖：养殖车间环境调控
5. 实验室：生物安全柜、通风柜压差监测
