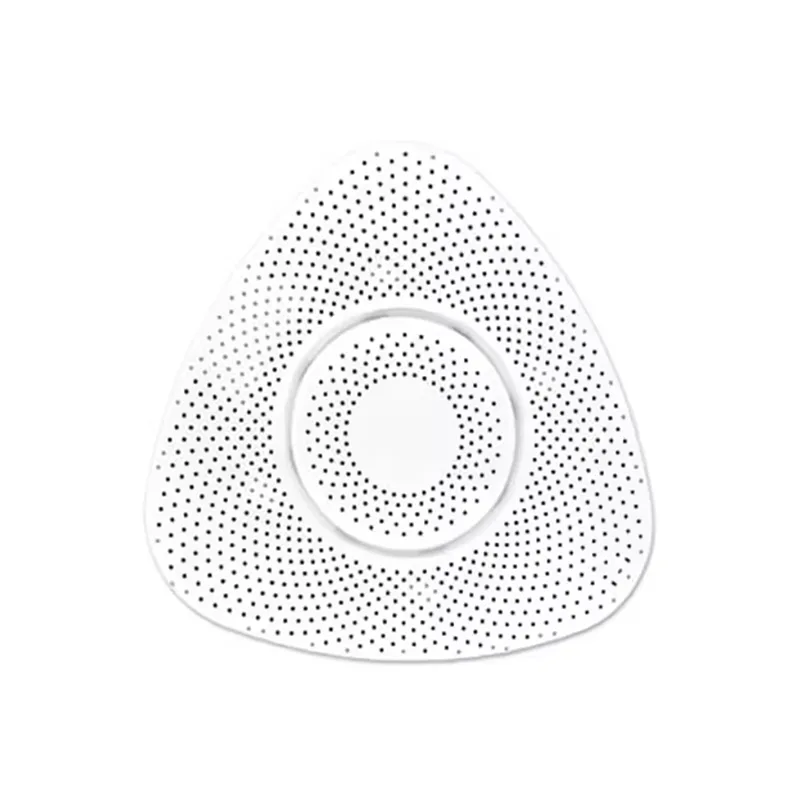

Modbus空气质量传感器7合一

功能简述

检测温度、湿度、二氧化碳、甲醛、TVOC、PM2.5、PM10，检测数据通过总线协议输出中控设备控制使用或用于APP展示。

选型建议

广泛适用于家庭，厨卫，办公楼，酒店，医院，学校，车站，博物馆，会展中心工厂，农业等有空气检测需求的用户，也适用于室内空气检测机构，空气净化器和新风系统从业者，Geek，环保玩家，环境检测等专业人士使用。

产品参数

产品名称：7合一空气质量

产品重量：200g

波特率：9600 8N1

产品型号：AIR7C

工作温度：-10-60

安装方式：吸顶安装

外观尺寸：25*110*109mm

输入电压：7-24V

通讯：RS485/ZgbMesh2代

拓展通讯：(需搭配转换模块)KNX，CAN，LORA，WIFI，ZIGBEE，BLUETOOTH，4G，CAT1

温度：NTC原理，测量分辨率0.01C，测量范围-40-100C，测量精度+1C

湿度：HIH原理，测量分辨率0.04%，测量范围1-100%，测量精度3%RH

CO2：红外非分光原理，测量分辨率1ppm，测量范围400-5000ppm，测量精度:3%+50ppm

甲醛：电化学原理，测量分辨率1ug/m3，测量范围0-2000ug/m3，测量精度10%

TVOC：电化学原理，测量分辨率1ug/m3，测量范围0-2000ug/m3，测量精度+25%

PM10：激光散射原理，测量分辨率1ug/m3，测量范围0-999ug/m3，测量精度+10

PM2.5：激光散射原理，测量分辨率1ug/m3，测量范围0-999ug/m3，测量精度+10

功能说明

同时输出温度、湿度、C02、甲醛、TVOC、PM2.5、PM10共七组数据

PM2.5传感器采用激光散射原理。空气通过测量腔体时空气中的悬浮颗粒物使激光产生散射，在特定角度收集激光散射光，得到散射光强随时间变化的曲线微处理器根据米氏(MIE)理论，计算出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量，实现精准测量独有激光自校准技术，保证精准度。
采用双频数据采集技术，可实时检测当前颗粒物浓度。
检测颗粒物直径的范围从0.3um至10um。

PM25以TSI8530为标准，与大多数计量局的测试设备一致

温度采用NTC原理，湿度采用HIH原理，测量范围广，精确度高

立体风道设计，提高风量穿过率，准确识别颗粒物含量。

传感器采用金属屏蔽外壳，抗干扰性能好。

数据参考标准

PM2.5数据参考标准

·优:0~35，空气质量令人满意，适合户外运动。
·良:35~75，空气质量可接受，极少数易感人群健康有较弱影响，户外运动基本不受影响。

·轻度污染:75~115，易感人群症有轻度加剧，健康人群出现刺激症状，建议适量减少户外活动时间。
·中度污染:115~150，易感人群症状加剧，健康人群心脏、呼吸系统或受影响，建议取消户外运动。
·重度污染:150~250，易感人群心肺症状显著加剧，运动耐受力降低，健康人群出现症状建议,停止户外运动。
严重污染:250及以上，易感人群和健康人群均有明显症状，尽量避免户外活动

甲醛数据参考标准

·甲醛浓度0.06mg/m3-0.07mg/m3时，儿童会出现气促的现象;
甲醛浓度0.1mg/m时，会有咽部不适的感觉;
·甲醛浓度0.5mg/m时，就会刺激眼睛，引起流泪;
·甲醛浓度0.6mg/m时，会引起嗓子疼痛、恶心、呕吐、肺水肿等严重的情况;
·甲醛浓度30mg/m时，可能导致人的死亡。
1000ug/m3=1mg/m3
·|类建筑≤0.08mg/m3，类建筑s0.12mg/m3

TVOC数据参考标准

·TVOC浓度为0.6mg/m时是人居环境健康的最低标准·TVOC浓度为3.0-25mg/m时会产生刺激和不适TVOC浓度为3.0-25mg/m时，可能出现头痛症状
·TVOC浓度为大于25mg/m时，可能出现其他的神经毒性作用
·I类建筑s0.5mg/m3，ll 类建筑<0.6mg/m3

CO2数据参考标准

·CO2浓度为350~450ppm时:同一般室外环境
·CO2浓度为350~1000ppm时: 空气清新，呼吸顺畅。
·CO2浓度为1000~200ppm时: 感觉空气浑浊，并开始觉得昏昏欲睡。
·CO2浓度为2000~5000ppm时:感觉头痛、嗜睡、呆滞、注意力无法集中、心跳加速、轻度恶心。
·CO2浓度大于5000ppm:可能导致严重缺氧，造成永久性脑损伤、昏迷、甚至死亡

1、概述

通信协议详细地描述了AIR7S输入和输出命令、信息和数据，以便第三方使用和开发物理接口:连接上位机的主通信口，采用标准串行RS-485通讯口信息传输方式为异步方式，起始位1位，数据位8位，停止位1位，无校验数据传输缺省速率为9600b/s

2、AIR7S通信协议

所有回路通信应遵照主/从方式。在这种方式下，信息和数据在单个主站和从站(监控设备)之间传递。

1)不支持广播模式。

2)无论如何都不能从一个从站开始通信

3)若主站或任何从站接收到含有未知命令的包裹，则该包裹将被忽略，且接收站不予响应

返回数据帧结构描述

每个数据帧组成如下: (RTU模式)
地址
功能代码
数据数量
数据1
数据n
CRC16位校验
