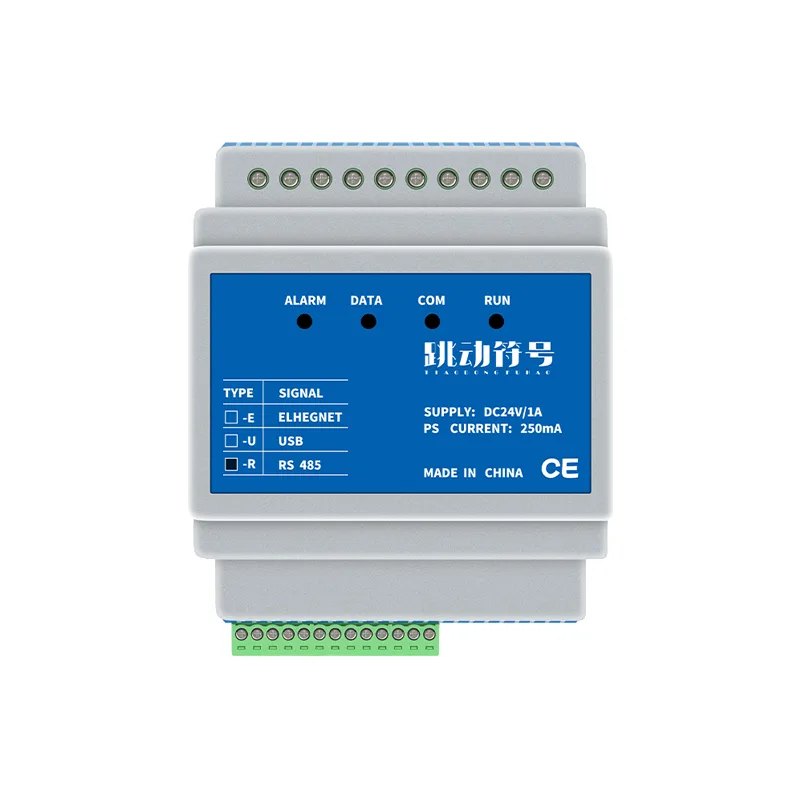

Modbus协议DALI调光模块-DT6调光和DT8双色温/RGBW调色调光概述
一.产品特点介绍:
1.具有一条数字可寻址总线控制输出,可管理 64 个地址设备;
2.内含三种分配地址方式算法,符合 IEC62386 和 GBT30104 标准自动地址分配要求;
3.可实现对设备进行广播,组或单地址控制操作;
4.可以设置/读取标准参数表中的参数;
5.可以实现分组设置/读取;
6.可以实现场景值设置/读取;
7.具有独立总线供应电源输出接口,兼容性更灵活;
8.RS485 接口具有光电隔离防雷保护;
9.提供开放性协议直接与现有控制系统集成, 支持组态软件，HMI，PLC 设备直接 Modbus-rtu 对接控制;
10.提供一个星期的定时功能,内置高精度时钟，可脱机定时控制;
11提供四个时序表控制功能，每个表可以预装 32 条个变化信息。
12.支持 35mm 导轨式安装.
主要技术指标:
输入电压:DC24V/2A;
功耗:.<=10WV
DALI电源输出: 250mA
以太网接口: 10M/100M自适应，支持5个TCP终端同时接入。
工作温度:-20°C~75°C
相对湿度:10-90%
重量:100g
操作说明
网关具有 4 个指示灯用于指示网关的工作状态
COM:表示 RS485 通信接口状态，红光表示网关接收，绿光表示网关发送；
DATA：表示数字可寻址接口通信状态，红光表示数据接收，绿光表示数据发送；
ALRAM：亮表示输出总线供应
RUN：表示网关的工作状态，正常工作，以 1 秒频率闪烁；
ALRAM：亮表示输出总线供应电源过流/短路保护。
通讯传送方式定义：
通讯传送方式 —兼容 Modbus RTU 规约 （请参考 Modbus 协议帧起 始和结束定义，及相关规约）
下面参数红色为出厂设置，可以选择更改
地址码：地址码为通讯传送的第一
数据位:8 bit
奇偶校验位:（无）,奇校验，偶校验
停止位:2 bit，1bit
波特率： 1200;2400;4800;9600;14400;19200;38400;
出厂默认: 9600,8,N,2
数据区：数据区是根据不同的功能
帧结构定义：
地址码 功能码 数据区 CRC 校验码
1 字节 1字节 N字节 2字节
地址码：地址码为通讯传送的第一个字节。这个字节表明由用户设定地址码的从机将接MODBUS主机发送来的信息。
并且每个从机都有具有唯一的地址码，并且响应回送均以各自的地址码开始。
本设备响应的功能码有:0x03
主机发送的地址码表明将发送到的从机地址，而从机发送的地址码表明回送的从机地址。
功能码：通讯传送的第二个字节，作为主机请求发送，通过功能码告诉从机
执行什么动作。作为从机响应，从机发送的功能码与从主机发送来的功能码一样，并表明从机已响应主机进行操作,本设备只响应的功率码有:0x03,0x06,0x10。
数据区：数据区是根据不同的功能码而不同。数据区可以是参数，参数长度等，具体的数据区内容根据功能码决定。
CRC 校验码：二字节的 CRC16 检测码，低字节在前，高字节在后。
从机回应:
回应地址：仅响应本机地址,广播地址(0x00)不会回应,但写操作时会被执行;
回应时间: 根据读/写的寄存器数量,回应时间有所不同,读/写寄存
器数量越多,回应时间就越久,本网关回应时间在 3 秒内.
功能码描述：
本设备响应的功能码有:0x03,0x06,0x10。
详细介绍请看我司提供的《技术开发文档》.
拨码设置,地址设置：
在网关设备插拨端子傍边有一个 8 位的拨码开关,通过这个开关来设定网关地址(Modbus 站号)
右图所示，本设备采用一个 8 位的拨码开关设置地址，设置地址的范围：
0~255，本设备支持 0 地址作为广播地址。
每一位拨码开关位对应着一个数值，开关拨向 ON 表示有效，把拨向 ON
位的数值相加，即为本设备的地址。
拨码开关位号 1 2 3 4 5 6 7 8
数值 1 2 4 8 16 32 64 128
如：拨码开关第 1，2，4 位拨向 ON，则本设备地址为：1+2+8＝11设置的值为:
0: 广播地址;
1~247: 设备单地址;
255: 重新上电 5 秒后会恢复波特率出厂默认值 9600,8,N,2 .
其它值保留.
测试控制端子：
为方便在安装后还没有接入上级系统时，测试下线路是否正确, IN1,IN2
为安装测试端，具体操作方式为：
INT1 对 GND
短按： 开灯，所有灯光同时控制；
长按：上调，所有灯光同时控制；
INT2 对 GND
短按： 关灯，所有灯光同时控制；
长按：下调，所有灯光同时控制；
消防联动端子：
LF+,LF-两为消防电压(DC12~36V)输入端,一般是消防信号有效时，所有
灯光开启到最大亮度。同时支持自设定，可以设置信号有电压或无电压信号
有效，可以设置信号有效时的灯光动作。
