产品名称

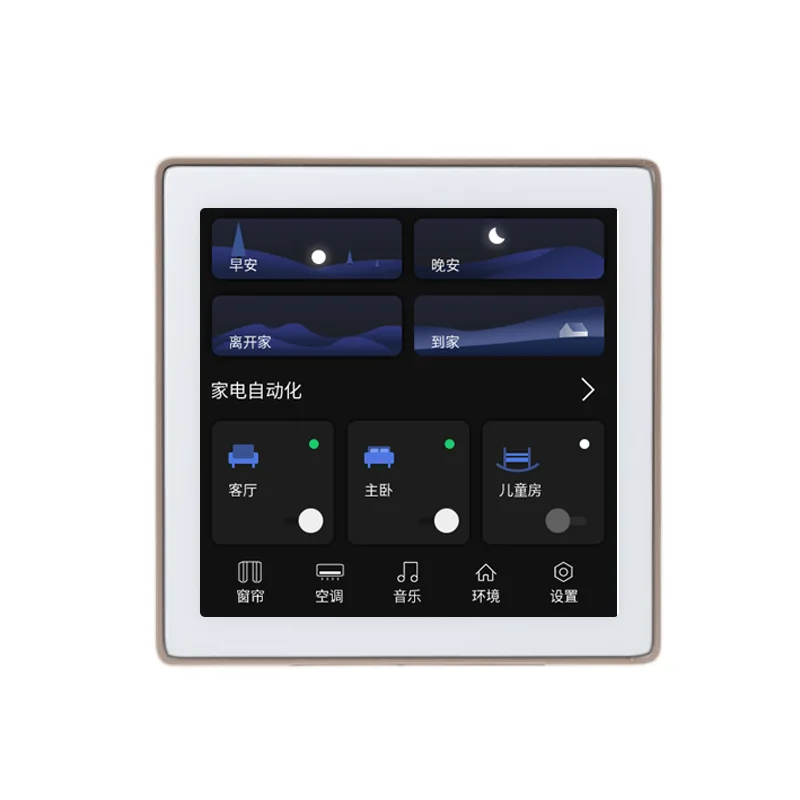

4寸人机界面
产品特性
无操作系统、具备安卓显示特效和体验、480*480、带组态、电容触摸、WIFI（选配）、支持Lua脚本、EMI辐射满足临床医疗Class B等级
应用领域
室内环境，多媒体应用、替换安卓系统、会议/医疗/家电等物联网领域
硬件功能
1. 该产品无操作系统，上电即可运行，具备安卓显示特效和体验效果；
2.内置矢量抗锯齿字体，可实现任意大小ASCII、GBK、UNICODE字库显示或自定义字体显示；
3.存储器支持JPEG、PNG（半透/全透）图片压缩，支持任意大小尺寸存储，支持图片旋转、放大和缩小等功能；
4.支持文本、图片、动画、音频、视频和曲线等常用GUI显示；
5.支持多种组态控件：按钮控件、文本控件、下拉控件、进度条控件、仪表控件、曲线控件、滑块控件、选择控件、图标控件、动画控件、数据记录、图片旋转、RTC控件和二维码控件等；
6.系统内置虚拟键盘，支持中英文输入法，可自定义系统键盘；
7.支持Lua脚本编程和对内指令操作，无需用户MCU参与，轻松实现各种逻辑运算功能, 各种私有协议的转换功能；
8.可预存10种以上多国语言，无需修改UI，一键切换系统所需语言；
9.支持SD卡升级固件、替换开机LOGO、视频广告等应用；
产品尺寸
产品架构
4寸人机界面处理器采用主频为400MHz的32位双核高速处理器，内部集成了DDR显存、视频H264解码、JPEG图片解码等功能。
| 产品系列 | 物联型 |
| 核心处理器 | 800MHz 32位双核处理器 |
| 操作系统 | 嵌入式实时操作系统，上电4S后运行 |
| 协议类型 | 默认私有组态指令集，上位机可配置运行MODBUS RTU、XGUS协议 |
| 脚本语言 | 5.3版本LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能 |
| 尺寸 | 4.0寸 |
| 分辨率 | 480*480 |
| 安装方向 | 支持0、90、180和270度旋转安装显示 |
| 存储空间 | 128Mbit |
| 字库 | 内置矢量字体，边缘抗锯齿处理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球语言）字库，也可自定义任意电脑字体显示 |
| 图片存储 | 支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。累加可存储约138张JPEG全屏图片(按大小86.7KB/张计算，不建议BMP格式)。图片压缩比不同，此值会上下浮动 |
| 颜色 | 65K色，16位RGB |
| 电压 | 5-36V |
| 待机功耗 | 背光最暗、无喇叭：1.2W |
| 最大功耗 | 背光最亮、无喇叭：2.4W |
| 通讯方式 | RS485 |
| 通讯波特率 | RS485:1200～115200bps，典型波特率：9600bps |
| 通讯接插件规格 | 2EDG3.81-4P |
| 图片下载 | SD卡/RS485/WIFI |
| 实时时钟(RTC) | 支持倒计时、定时器、年月日等时间显示 |
| 屏有效显示区（AA） | 长×宽 = 71.9mm×70.2mm |
| 产品尺寸（长*宽*高） | 长×宽×高 = 90.7mm×90.7mm×27.9mm（安装后最大高度：12.9mm） |
| 视频播放 | MP4视频格式，与图片共用存储空间。若1个分辨率为800*480、视频码率2400Kbps，帧率25Hz的视频文件，占用存储17.8MB/分钟 |
| WIFI | 采用BL-M8189FS6模块，支持2.4GHz-2.48GHz频段，支持网卡模式和热点模式，可配置成无线串口透传模式，可用TCP/IP协议、FTP协议、HTTP协议 |
产品竞争力
| 学习周期 | 30分钟熟悉开发环境，3天完成人机交互设计 |
| 程序调试 | 上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试 |
| 启动时间 | 上电即可显示 |
| 组态控件 | 拥有多语言、按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、历史曲线、数据记录、圆形进度条、子画面滑动控件等多种组态控件 |
| 系统键盘 | 内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘 |
| 数据记录 | 支持数据记录控件内容导出到SD卡 |
| 图层技术 | 系统内置多个显示图层，切换速度更快 |
| 开机LOGO更换 | 支持SD卡插入更换 |
| 远程升级 | 支持远程串口升级屏幕固件、工程文件、指定图片、配置文件和字库等(需带WIFI型号) |
| 信息推送 | 支持云端推送视频或广告显示，或手机APP与屏幕通信显示(需带WIFI型号) |
| 多语言功能 | 出厂可预置多达15种全球任意国家语言，一键切换所需语言，无需多套UI |
| 逻辑运算处理 | 上位机内嵌LUA脚本解析器，用户可在屏内自定义各种复杂逻辑关系和协议,满足客户99.9%的产品功能需求 |
| 可靠性 | 产品均通过行业标准的高低温、ESD、群脉冲和辐射等测试 |
| 生命周期 | 采用传统大品牌处理器，多年不断货 |
LCD显示器
| 显示器类型 | IPS液晶屏 |
| 背光灯管 | LED |
| 亮度（cd/m²） | 250 |
| 背光灯寿命（h） | >20,000 |
| 对比度 | 800:1 |
| 视角（L/R/T/B） | 80/80/80/80 |
触控面板
| 触控类型 | 电容触摸屏 |
| 电容屏触控方式 | 单点、滑动触摸 |
| 电容屏透光率 | 90%以上 |
| 电容屏触控次数 | 电容屏触摸次数理论无限次、触控寿命与工作环境（灰尘、湿度）有关 |
引脚定义
1 GND 电源地
2 VCC 电源
3 A RS485 数据 A 端
4 B RS485 数据 B 端
产品架构
4寸人机界面是集 TFT 显示驱动、图片、字库存储、GUI 操作、RTC、音视频、WIFI 及各种组态控件于一体的串口显示终端。用户单片机只需要发送和接收相应的串口指令就可轻松实现文本、图片和曲线显示。
物联型串口屏处理器采用主频为 800MHz 的 32 位双核高速处理器，内部集成了 DDR 显存、视频 H264 解码、音频 MP3 解码、JPEG 图片解码等功能，系统架构如下图所示：
选择高性能 32 位双核处理器架构的主要优势在于：
针对图片显示优化的专用 32 位高速处理器，拥有 2D 加速引擎、JPEG 图片硬件解码、H.264 视频硬件解码、MP3 音频硬件解码，使得显示可以配合各种特效效果，显示效果顺畅华丽。
内嵌嵌入式实时操作系统，连续 24*365h 小时不断电均能可靠工作，无垃圾冗余文件。
开发文档
为了更快完成产品开发，初学者可登录官网 www.modbus.cn，进入“资料下载”栏，下载相应的技术文档。
