Modbus编程开发

IoTClient:基于C#开发的物联网设备通讯协议客户端

modbus技术团队

2023年12月9日约 20 分钟阅读

来源：Modbus中文网（modbus.cn） —— 国内领先的Modbus通信协议技术社区
本文：IoTClient:基于C#开发的物联网设备通讯协议客户端 · 作者：modbus技术团队 · 发布于 2023-12-09
摘要：IoTClient是一个物联网设备通讯协议实现客户端，将包括主流PLC通信读取、ModBus协议、Bacnet协议等常用工业通讯协议。本组件基于.NET Standard 2.0，可用于.Net的跨平台开发，如Windows、Linux甚至可运行于树莓派上。

本文目录

1. 引用组件
2. ModBusTcp读写操作
3. ModBusRtu读写操作
4. ModBusAscii读写操作
5. ModbusRtuOverTcp读写操作
6. SiemensClient(西门子)读写操作
7. 注意：关于西门子的PLC地址
8. 西门子客户最佳实践
9. MitsubishiClient(三菱)读写操作
10. OmronFinsClient(欧姆龙)读写操作
11. AllenBradleyClient(罗克韦尔)读写操作
12. IoTClient Tool 桌面程序工具（开源）
13. IoTClient Tool桌面程序工具，地址开源。
14. iotgateway（开源）
15. 物联网网关
16. 能源管理系统（）
17. 能源管理-现场-单项目
18. 能源管理-云端-多项目
19. 能源管理-移动端
20. 海底捞即将控制（）
21. 海底捞终止控制-web
22. 海底捞终止控制-移动端

IoTClient是一个物联网设备通讯协议实现客户端，将包括主流PLC通信读取、ModBus协议、Bacnet协议等常用工业通讯协议。本组件基于.NET Standard 2.0，可用于.Net的跨平台开发，如Windows、Linux甚至可运行于树莓派上。

使用说明

引用组件

Nuget安装

Install-Package IoTClient

或图形化安装

ModBusTcp读写操作

//1、实例化客户端 - 输入正确的IP和端口
ModBusTcpClient client = new ModBusTcpClient("127.0.0.1", 502);

//2、写操作 - 参数依次是：地址 、值 、站号 、功能码
client.Write("4", (short)33, 2, 16);

//2.1、【注意】写入数据的时候需要明确数据类型
client.Write("0", (short)33, 2, 16);    //写入short类型数值
client.Write("4", (ushort)33, 2, 16);   //写入ushort类型数值
client.Write("8", (int)33, 2, 16);      //写入int类型数值
client.Write("12", (uint)33, 2, 16);    //写入uint类型数值
client.Write("16", (long)33, 2, 16);    //写入long类型数值
client.Write("20", (ulong)33, 2, 16);   //写入ulong类型数值
client.Write("24", (float)33, 2, 16);   //写入float类型数值
client.Write("28", (double)33, 2, 16);  //写入double类型数值
client.Write("32", true, 2, 5);         //写入线圈类型值
client.Write("100", "orderCode", stationNumber);  //写入字符串

//3、读操作 - 参数依次是：地址 、站号 、功能码
var value = client.ReadInt16("4", 2, 3).Value;

//3.1、其他类型数据读取
client.ReadInt16("0", stationNumber, 3);    //short类型数据读取
client.ReadUInt16("4", stationNumber, 3);   //ushort类型数据读取
client.ReadInt32("8", stationNumber, 3);    //int类型数据读取
client.ReadUInt32("12", stationNumber, 3);  //uint类型数据读取
client.ReadInt64("16", stationNumber, 3);   //long类型数据读取
client.ReadUInt64("20", stationNumber, 3);  //ulong类型数据读取
client.ReadFloat("24", stationNumber, 3);   //float类型数据读取
client.ReadDouble("28", stationNumber, 3);  //double类型数据读取
client.ReadCoil("32", stationNumber, 1);    //线圈类型数据读取
client.ReadDiscrete("32", stationNumber, 2);//离散类型数据读取
client.ReadString("100", stationNumber,10); //读取字符串

//4、如果没有主动Open，则会每次读写操作的时候自动打开自动和关闭连接，这样会使读写效率大大减低。所以建议手动Open和Close。
client.Open();

//5、读写操作都会返回操作结果对象Result
var result = client.ReadInt16("4", 2, 3);
//5.1 读取是否成功（true或false）
var isSucceed = result.IsSucceed;
//5.2 读取失败的异常信息
var errMsg = result.Err;
//5.3 读取操作实际发送的请求报文
var requst  = result.Requst;
//5.4 读取操作服务端响应的报文
var response = result.Response;
//5.5 读取到的值
var value3 = result.Value;

//6、批量读取
var list = new List<ModBusInput>();
list.Add(new ModBusInput()
{
    Address = "2",
    DataType = DataTypeEnum.Int16,
    FunctionCode = 3,
    StationNumber = 1
});
list.Add(new ModBusInput()
{
    Address = "2",
    DataType = DataTypeEnum.Int16,
    FunctionCode = 4,
    StationNumber = 1
});
list.Add(new ModBusInput()
{
    Address = "199",
    DataType = DataTypeEnum.Int16,
    FunctionCode = 3,
    StationNumber = 1
});
var result = client.BatchRead(list);

//7、构造函数其他参数
//IP、端口、超时时间、大小端设置
ModBusTcpClient client = new ModBusTcpClient("127.0.0.1", 502, 1500, EndianFormat.ABCD);

ModBusTcp更多使用方式，请参考单元测试

ModBusRtu读写操作

//实例化客户端 - [COM端口名称,波特率,数据位,停止位,奇偶校验]
ModBusRtuClient client = new ModBusRtuClient("COM3", 9600, 8, StopBits.One, Parity.None);

//其他读写操作和ModBusTcpClient的读写操作一致

ModBusAscii读写操作

//实例化客户端 - [COM端口名称,波特率,数据位,停止位,奇偶校验]
ModbusAsciiClient client = new ModbusAsciiClient("COM3", 9600, 8, StopBits.One, Parity.None);

//其他读写操作和ModBusTcpClient的读写操作一致

ModbusRtuOverTcp读写操作

//串口透传 即:用Tcp的方式发送Rtu格式报文

//实例化客户端 - IP、端口、超时时间、大小端设置
ModbusRtuOverTcpClient client = new ModbusRtuOverTcpClient("127.0.0.1", 502, 1500, EndianFormat.ABCD);

//其他读写操作和ModBusTcpClient的读写操作一致

SiemensClient(西门子)读写操作

//1、实例化客户端 - 输入型号、IP和端口
//其他型号：SiemensVersion.S7_200、SiemensVersion.S7_300、SiemensVersion.S7_400、SiemensVersion.S7_1200、SiemensVersion.S7_1500
SiemensClient client = new SiemensClient(SiemensVersion.S7_200Smart, "127.0.0.1",102);

//2、写操作
client.Write("Q1.3", true);
client.Write("V2205", (short)11);
client.Write("V2209", 33);
client.Write("V2305", "orderCode");             //写入字符串

//3、读操作
var value1 = client.ReadBoolean("Q1.3").Value;
var value2 = client.ReadInt16("V2205").Value;
var value3 = client.ReadInt32("V2209").Value;
var value4 = client.ReadString("V2305").Value; //读取字符串

//4、如果没有主动Open，则会每次读写操作的时候自动打开自动和关闭连接，这样会使读写效率大大减低。所以建议手动Open和Close。
client.Open();

//5、读写操作都会返回操作结果对象Result
var result = client.ReadInt16("V2205");
//5.1 读取是否成功（true或false）
var isSucceed = result.IsSucceed;
//5.2 读取失败的异常信息
var errMsg = result.Err;
//5.3 读取操作实际发送的请求报文
var requst  = result.Requst;
//5.4 读取操作服务端响应的报文
var response = result.Response;
//5.5 读取到的值
var value4 = result.Value;

注意：关于西门子的PLC地址

VB263、VW263、VD263中的B、W、D分别表示：byte型(8位)、word型(16位)、doubleword型(32位)。

在本组件传入地址的时候不需要带数据类型，直接使用对应方法读取对应类型即可，如：
VB263       - client.ReadByte("V263")
VD263       - client.ReadFloat("V263")
VD263       - client.ReadInt32("V263")
DB108.DBW4  - client.ReadUInt16("DB108.4")
DB1.DBX0.0  - client.ReadBoolean("DB1.0.0")
DB1.DBD0    - client.ReadFloat("DB1.0")

C#数据类型	智能200	1200/1500/300
少量	V1.0	DB1.DBX1.0
字节	VB1	DB1.DBB1
短 ushort	大众2	DB1.DBW2
int uint 浮点数	VD4	DB1.DBD4

西门子客户最佳实践

1、什么时候不要主动Open
西门子plc一般最多允许8个长连接。所以当连接数不够用的时候或者做测试的时候就不要主动Open，这样组件会自动Open并即时Close。

2、什么时候主动Open
当长连接数量还够用，且想要提升读写性能。

3、除了主动Open连接，还可以通过批量读写，大幅提升读写性能。
//批量读取
Dictionary<string, DataTypeEnum> addresses = new Dictionary<string, DataTypeEnum>();
addresses.Add("DB4.24", DataTypeEnum.Float);
addresses.Add("DB1.434.0", DataTypeEnum.Bool);
addresses.Add("V4109", DataTypeEnum.Byte);
...
var result = client.BatchRead(addresses);

//批量写入
Dictionary<string, object> addresses = new Dictionary<string, object>();
addresses.Add("DB4.24", (float)1);
addresses.Add("DB4.0", (float)2);
addresses.Add("DB1.434.0", true);
...
var result = client.BatchWrite(addresses);

4、【注意】写入数据的时候需要明确数据类型
client.Write("DB4.12", 9);          //写入的是int类型
client.Write("DB4.12", (float)9);   //写入的是float类型

5、SiemensClient是线程安全类
由于plc长连接有限，SiemensClient被设计成线程安全类。可以把SiemensClient设置成单例，在多个线程之间使用SiemensClient的实例读写操作plc。

MitsubishiClient(三菱)读写操作

//1、实例化客户端 - 输入正确的IP和端口
MitsubishiClient client = new MitsubishiClient(MitsubishiVersion.Qna_3E, "127.0.0.1",6000);

//2、写操作
client.Write("M100", true);
client.Write("D200", (short)11);
client.Write("D210", 33);

//3、读操作
var value1 = client.ReadBoolean("M100").Value;
var value2 = client.ReadInt16("D200").Value;
var value3 = client.ReadInt32("D210").Value;

//4、如果没有主动Open，则会每次读写操作的时候自动打开自动和关闭连接，这样会使读写效率大大减低。所以建议手动Open和Close。
client.Open();

//5、读写操作都会返回操作结果对象Result
var result = client.ReadInt16("D210");
//5.1 读取是否成功（true或false）
var isSucceed = result.IsSucceed;
//5.2 读取失败的异常信息
var errMsg = result.Err;
//5.3 读取操作实际发送的请求报文
var requst  = result.Requst;
//5.4 读取操作服务端响应的报文
var response = result.Response;
//5.5 读取到的值
var value4 = result.Value;

OmronFinsClient(欧姆龙)读写操作

//1、实例化客户端 - 输入正确的IP和端口
OmronFinsClient client = new OmronFinsClient("127.0.0.1",6000);

//2、写操作
client.Write("M100", true);
client.Write("D200", (short)11);
client.Write("D210", 33);

//3、读操作
var value1 = client.ReadBoolean("M100").Value;
var value2 = client.ReadInt16("D200").Value;
var value3 = client.ReadInt32("D210").Value;

//4、如果没有主动Open，则会每次读写操作的时候自动打开自动和关闭连接，这样会使读写效率大大减低。所以建议手动Open和Close。
client.Open();

//5、读写操作都会返回操作结果对象Result
var result = client.ReadInt16("D210");
//5.1 读取是否成功（true或false）
var isSucceed = result.IsSucceed;
//5.2 读取失败的异常信息
var errMsg = result.Err;
//5.3 读取操作实际发送的请求报文
var requst  = result.Requst;
//5.4 读取操作服务端响应的报文
var response = result.Response;
//5.5 读取到的值
var value4 = result.Value;

AllenBradleyClient(罗克韦尔)读写操作

//1、实例化客户端 - 输入正确的IP和端口
AllenBradleyClient client = new AllenBradleyClient("127.0.0.1",44818);

//2、写操作
client.Write("A1", (short)11);

//3、读操作
var value = client.ReadInt16("A1").Value;

//4、如果没有主动Open，则会每次读写操作的时候自动打开自动和关闭连接，这样会使读写效率大大减低。所以建议手动Open和Close。
client.Open();

//5、读写操作都会返回操作结果对象Result
var result = client.ReadInt16("A1");
//5.1 读取是否成功（true或false）
var isSucceed = result.IsSucceed;
//5.2 读取失败的异常信息
var errMsg = result.Err;
//5.3 读取操作实际发送的请求报文
var requst  = result.Requst;
//5.4 读取操作服务端响应的报文
var response = result.Response;
//5.5 读取到的值
var value4 = result.Value;

基于IoTClient库的一些项目

IoTClient Tool 桌面程序工具（开源）

所属个人：农码一生

IoTClient Tool桌面程序工具，地址开源。

1、可用于测试PLC及相关协议的通信
2、可作为IoTClient库使用示例。

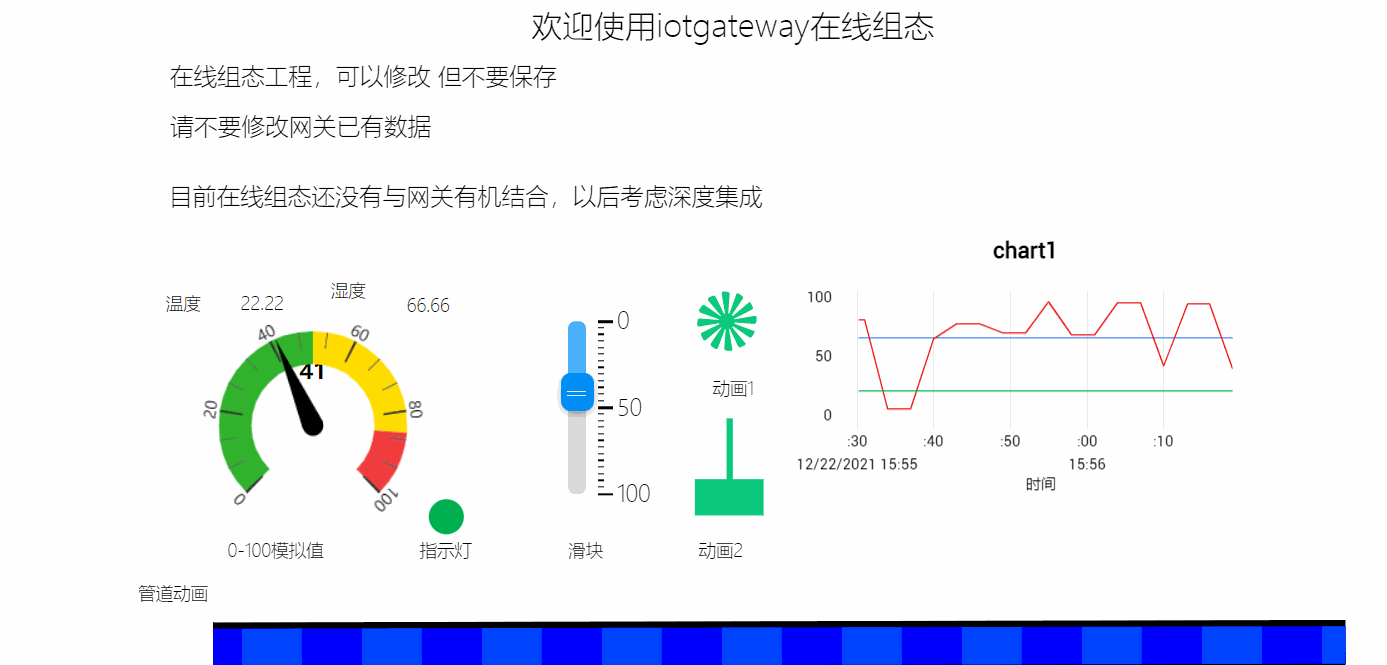

iotgateway（开源）

所属个人：iioter

物联网网关

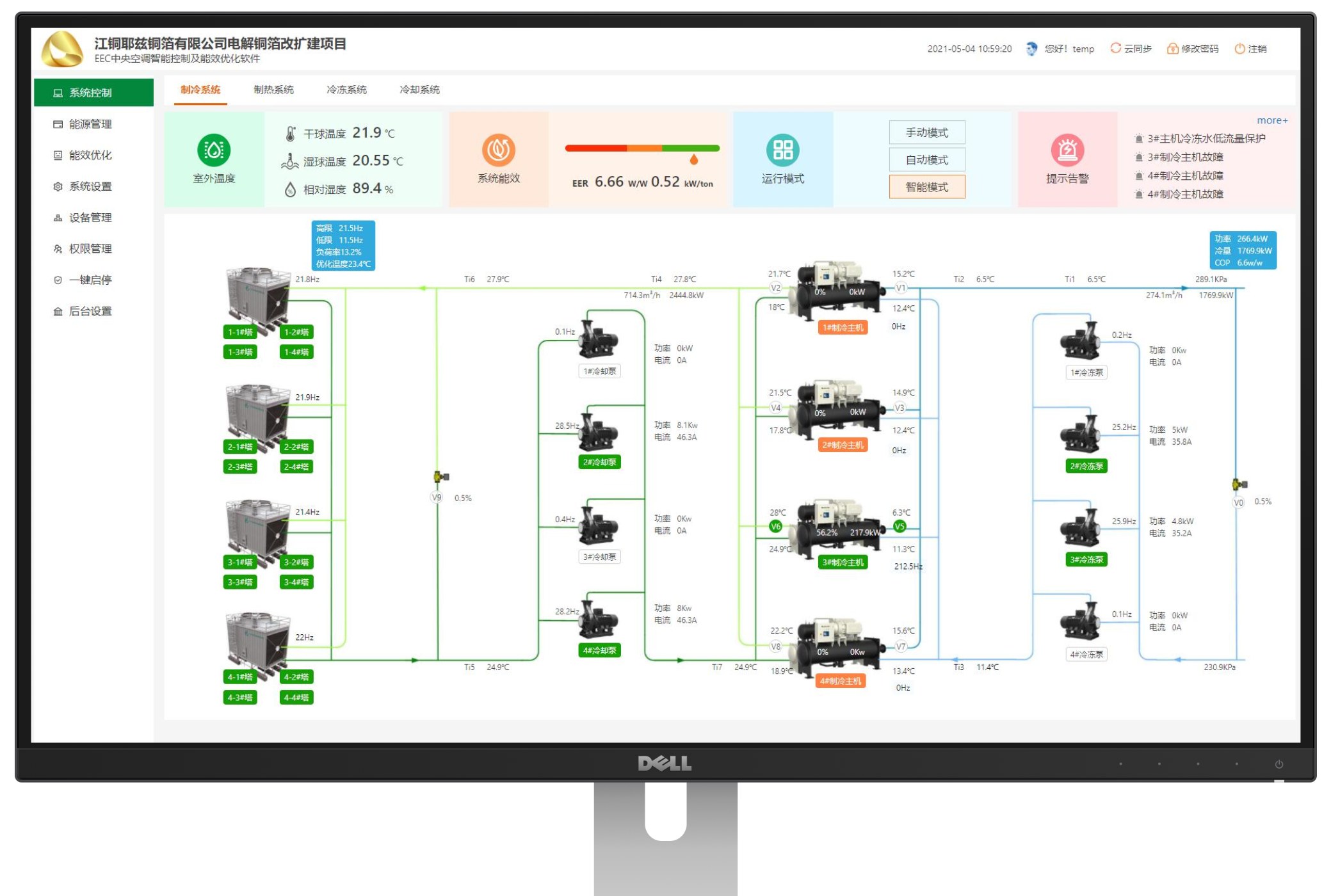

能源管理系统（）

公司名称：擎纳尔科技

能源管理-现场-单项目

能源管理-云端-多项目

能源管理-移动端

海底捞即将控制（）

公司名称：擎纳尔科技

海底捞终止控制-web

海底捞终止控制-移动端

技术术语（共 6 个）—— 点击展开

功能码	Modbus功能码指定读/写操作类型，如01读线圈、03读保持寄存器
PLC	可编程逻辑控制器，工业自动化控制的核心设备
波特率	串行通信每秒传输符号数，Modbus RTU常用9600/19200
网关	协议转换设备，如 Modbus RTU ↔ Modbus TCP
串口	计算机与外部设备进行串行通信的物理接口
线圈	Modbus位可读写数据，地址从00001开始
