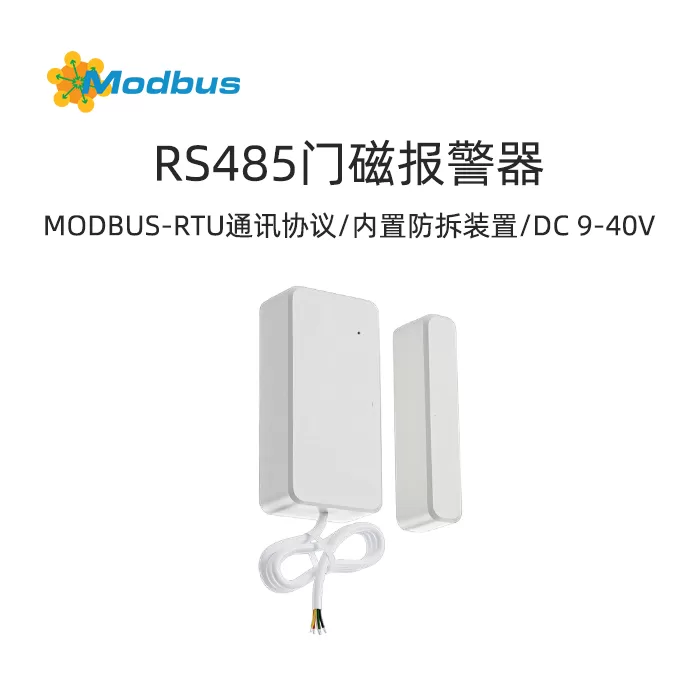

RS485门磁开关传感器

在智能安防需求日益增长的今天，一款稳定、可靠且能无缝融入后台管理系统的传感器至关重要。本文为您详细介绍这款基于RS485通讯、采用标准MODBUS-RTU协议的智能门磁报警器，深入解析其如何为门窗、文件柜、机房等场景提供更隐蔽、更集成的安全守护。

一、 产品核心定位：为集成而生的安防感知终端

与传统仅能触发本地声光报警的门磁不同，本产品专为需要集中监控、静默报警、系统集成的场景设计。它不产生刺耳警报音，而是通过RS485通信线路，实时将状态上报给监控中心、智能家居主机或PLC等上位机系统，是实现智能化、网络化安防的理想前端传感器。

二、 四大核心功能优势详解

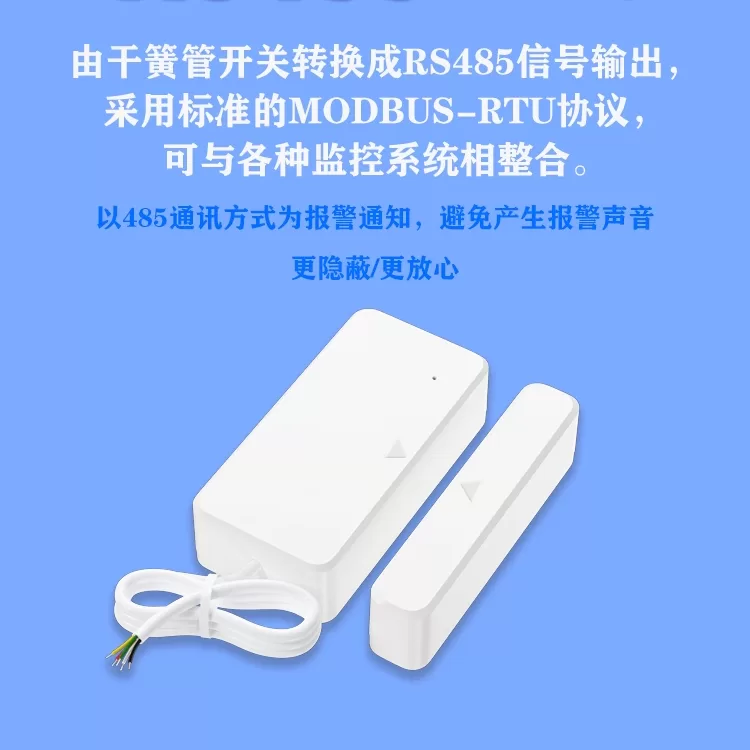

1. RS485通讯，无缝集成各大系统

• 标准协议：采用工业领域广泛支持的MODBUS-RTU通讯协议，使其可以轻松与各类监控平台、楼宇自控系统、智能家居系统进行整合，无需复杂的协议转换。
• 隐蔽报警：报警信息通过数据流传输，避免产生报警声音，既不会打扰邻里，也避免了打草惊蛇，更加隐蔽放心，特别适用于银行、仓库、机房或高端住宅等需要静默监控的场所。
• 稳定可靠：RS485总线抗干扰能力强，支持远距离传输，保证了信号稳定性。

2. 进口干簧管，超长寿命与卓越稳定性

• 优质元器件：核心检测元件采用进口干簧管，其内部为惰性气体保护的簧片，触点不易氧化，稳定性更强。
• 超高抗震性：机械结构简单，对震动不敏感，抗震系数高，有效减少误报。
• 极长寿命：开关动作次数高达>100万次，确保产品在长期频繁使用下依然可靠耐用。

3. 远距感应与超高灵敏度，有效防漏报

• 精准感应距离：产品在出厂时经过严格测定，感应距离为20MM-50MM。当门/窗被打开，使主体与磁体分离超过此距离时，设备会立即触发“分离报警”信号。
• 超高灵敏度：能够瞬间捕捉到门窗的异常开启，有效防止漏报情况，确保安全无死角。

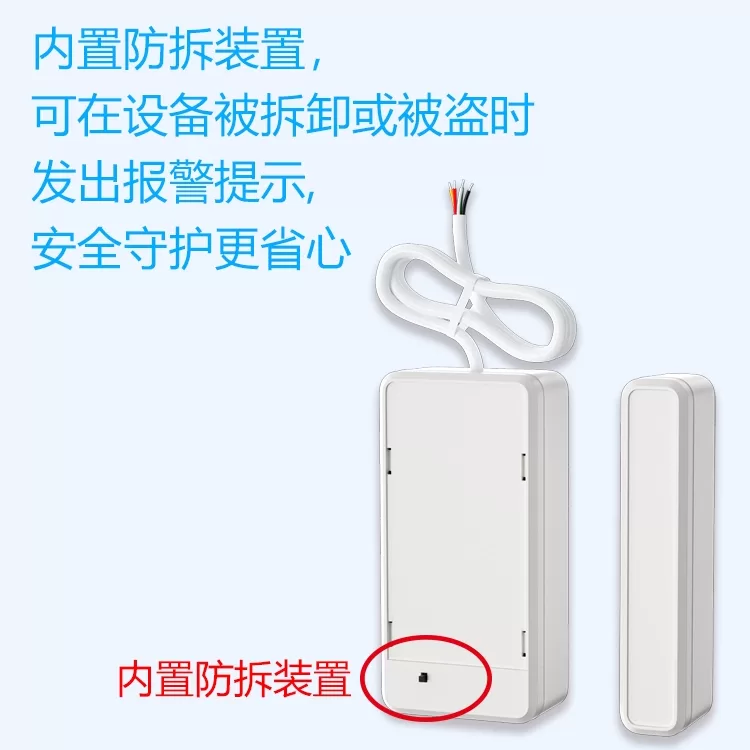

4. 内置防拆装置，构筑双重安全防线

• 主动防御：设备内部内置防拆装置。当有人试图非法拆卸或盗走设备时，会立即触发“防拆报警”信号。
• 双重守护：这意味着设备不仅能监控门窗状态，还能实现自我防护。无论是“分离报警”还是“防拆报警”，都会通过RS485线路上报，形成分离+防拆的双重安全守护，让您更省心。

三、 清晰接线定义与灵活安装

• 宽电压供电：电源输入为DC 9-40V，工作电流<10mA，适应范围广，易于取电。

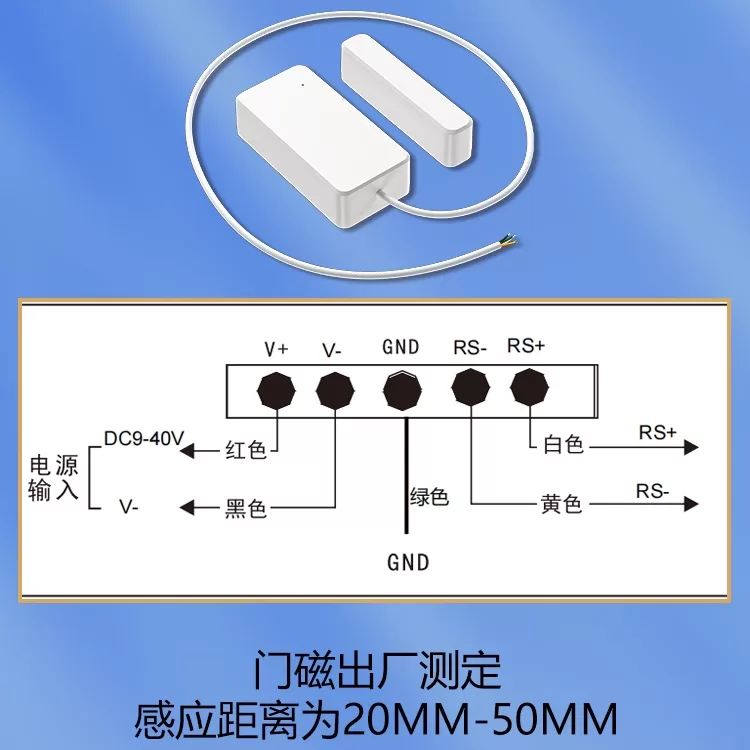

• 接线简单：提供清晰的RS485接线定义：
  • 电源线：红色（V+ 正极），黑色（V- 负极）
  • 通信线：白色（RS485+），黄色（RS485-）
  • 地线：绿色（GND）
• 便捷安装：提供3M背胶粘贴和螺丝孔两种安装方式，适用于各类门窗、抽屉、柜体。产品尺寸精巧（主体：38 * 76.5 * 21mm，磁体：12 * 76.5 * 21mm），美观不突兀。

四、 广泛的应用场景

这款RS485门磁的应用范围极其广泛，几乎涵盖所有需要监控开关状态的场景：

• 门窗监控：家庭、办公室、商铺的门窗安全。
• 重要储物机构：抽屉、文件柜、保险箱的非法开启报警。
• 关键基础设施：机房、配电机房、设备间的人员进出管理。
• 仓储物流：仓库大门、消防通道的开关状态监控。

RS485门磁传感器通信协议

一、 通信基础参数

• 上电行为：设备上电后，会主动发送3个字节的当前设备地址值。
• 默认地址：0x01
• 广播地址：0xFE（当总线上只有1个设备时，可用于查询和设置）
• 默认通信参数：
  • 波特率：9600 bps
  • 校验位：无
  • 停止位：1位

二、 寄存器地址位与参数定义

以下表格定义了设备支持读写的参数及其在寄存器中的地址位。

地址位	参数	属性	说明与取值
0000​	产品代码​	只读	固定值为 04。用于识别设备类型。
0001​	设备状态​	只读	00: 正常（门磁闭合，防拆未触发） 01: 分离报警（门磁被打开） 02: 防拆报警（设备被拆卸） 03: 分离 & 防拆报警（同时触发）
0002​	设备当前地址​	读写	设备在RS485总线上的地址。可设置范围应为1-254，广播地址0xFE保留。
0003​	通信波特率​	读写	1: 2400 bps 2: 4800 bps 3: 9600 bps（默认值） 4: 19200 bps

三、 协议使用备注

1. 可采用标准RS485协议对设备进行读取（如读取状态、地址）和配置（如修改地址、波特率）。
2. 地址位 0004及以上目前暂未使用，保留用于未来功能扩展。
