描述
产品概述

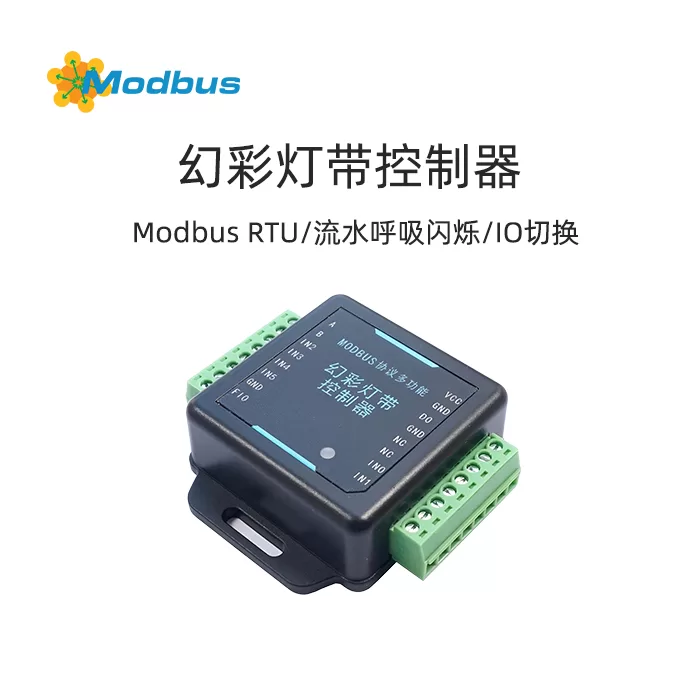

Modbus protocol多Function全彩灯带控制器（CL330）是一款基于 Modbus RTU 协议的智能灯带控制设备。该控制器集成了丰富的控制Function，支持通过串口实现对灯带的动态和静态效果控制，广泛应用于舞台灯光、建筑装饰、广告展示等领域。
Function特点
1. 多种控制模式
– 支持通过串口实时控制灯带效果。
– 提供多种预设模式模板，可快速实现流水、呼吸、闪烁等动态效果。
– 支持脱机运行，配置好的效果可存储并随时调用。
2. 灵活的接口配置

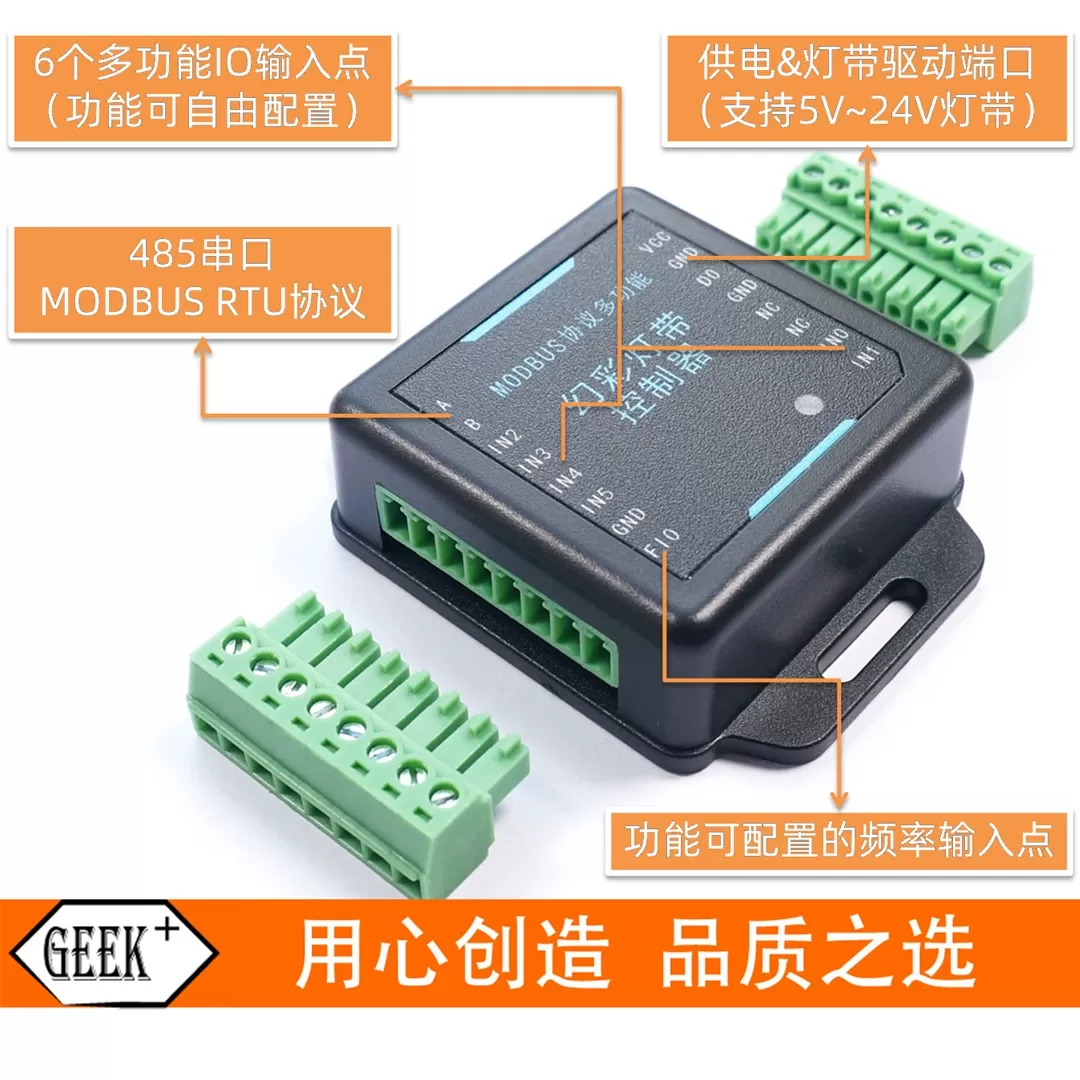

– 集成 6 个多Function IO 输入点，Function可自由配置。
– 提供 485 串口和 TTL 串口两种Communication Interface，支持 Modbus RTU 协议。
– 支持频率信号输入，可实现基于频率的灯光控制。
3. 丰富的灯光效果
– 提供多种颜色模式（RGB、HSB、HSL）。
– 支持单色、双色、渐变等多种灯光效果。
– 可通过debug软件直观配置灯光参数。
4. 强大的兼容性
– 支持多种灯带Type（如 WS2812B、WS2811 等）。
– 电源电压范围广泛（5V~24V），适应不同应用Scene。
技术参数

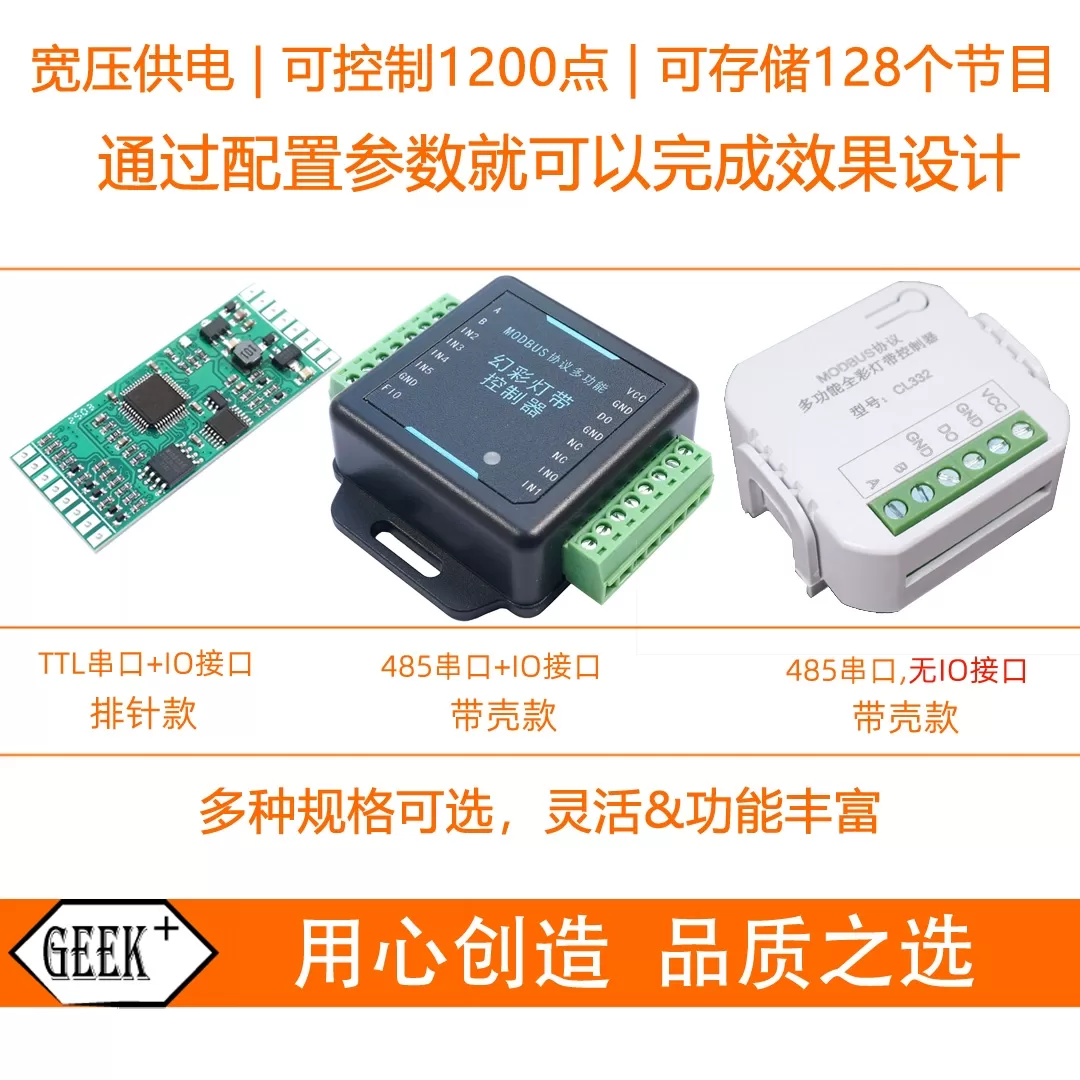

电源电压范围 | 5V~24V（带壳款），5V~12V ±5%（排针款）
控制器功率 | <1W
工作temperature范围 | -25℃~+75℃
控制 IC 个数 | 1200 点
灯带控制端口数 | 1 端口
Communication Interface | 485 串口（带壳款），TTL 串口（排针款）
通信Baud rate | 默认 9600，可设置为其他Baud rate
Communication parameters | 8bit data，1 stop bit，无校验（默认）
指示灯 | 红绿双色指示灯 1 个
使用Scene
1. 舞台灯光控制
通过串口实时控制灯光效果，实现动态灯光表演。
2. 建筑装饰照明
配置静态或动态灯光效果，用于建筑外墙或室内装饰。
3. 广告展示
实现流水、呼吸等效果，增强广告展示的视觉吸引力。
4. Smart Home
与Smart Homesystem集成，通过 IO 信号或串口控制灯光效果。
产品优势
1. 简单易用

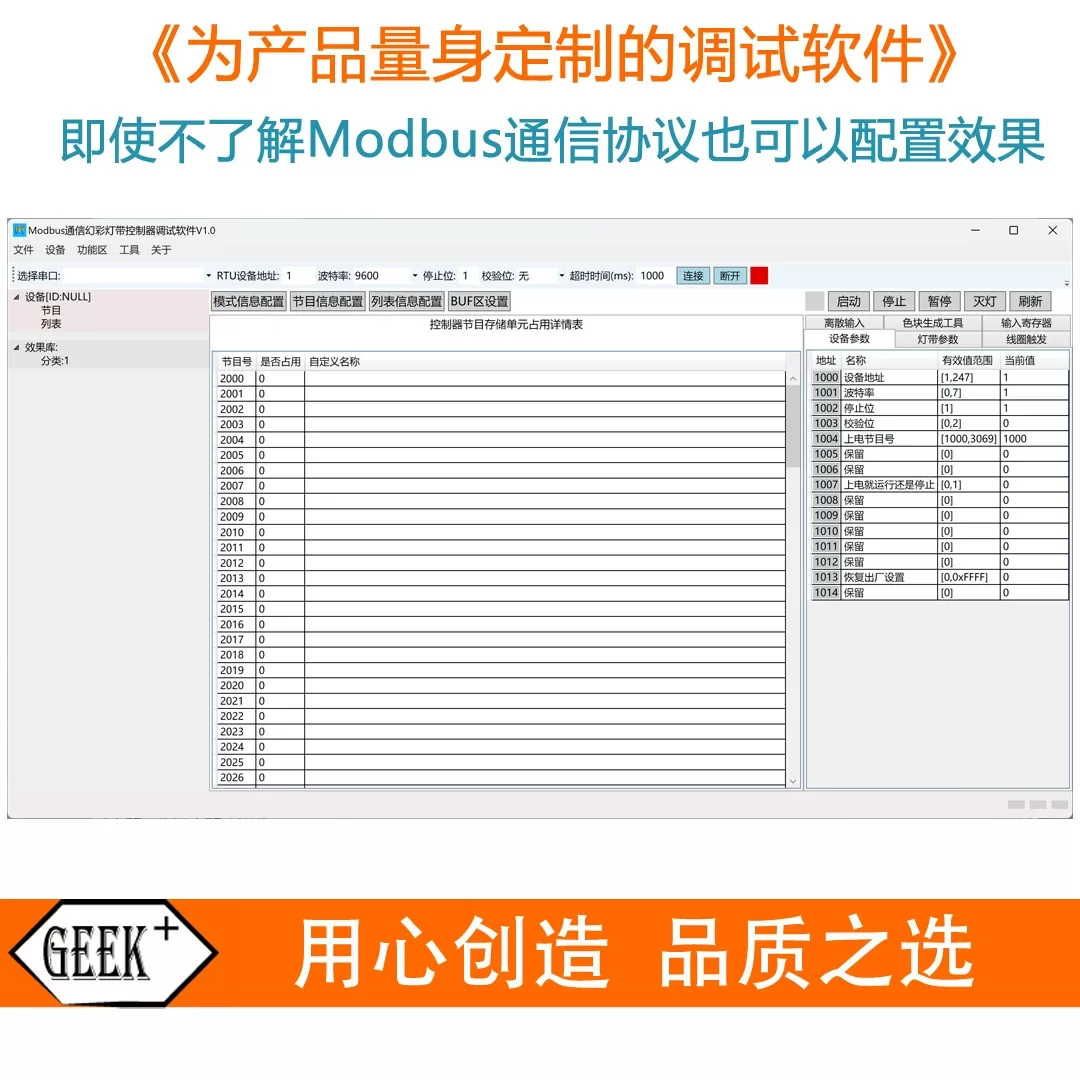

– 提供直观的debug软件，无需深入了解 Modbus protocol即可配置效果。
– 支持脱机运行，配置Complete后无需持续connect。
2. 灵活配置
– IO 接口Function可自由配置，满足不同应用Scene需求。
– 支持多种灯带Type，适应不同项目需求。
3. 高效稳定
– 采用标准 Modbus RTU 协议，确保通信稳定。
– 支持存储和调用预设效果，提高工作效率
