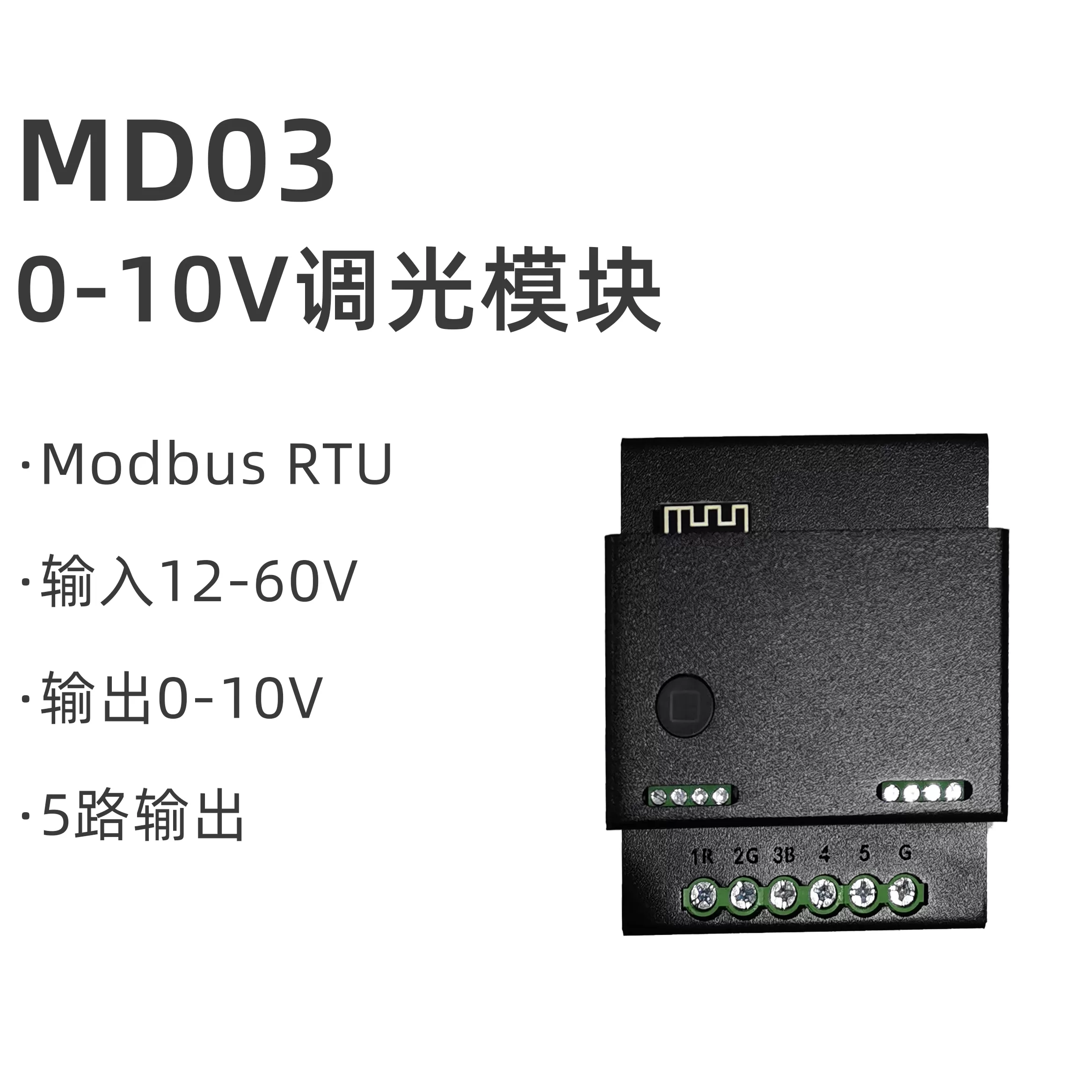

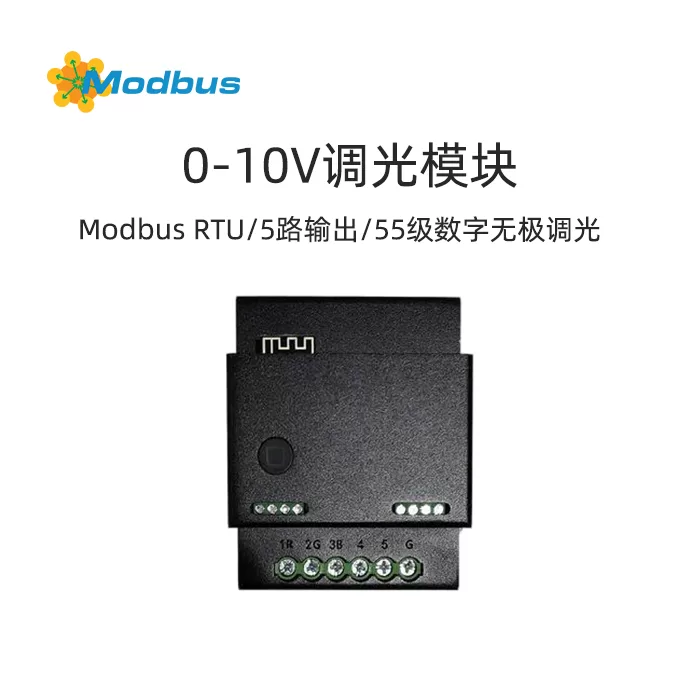

0-10V调光模块

Description

基本参数

• 型号：MD03
• 输出路数：5路0-10V调光输出
• 产品重量：0.35kg
• 外观尺寸：69×57×87mm
• 外壳材质：金属
• 安装方式：分布式摆放安装或DN35导轨安装

技术规格

• 通讯协议：Modbus RTU
• 波特率：默认9600（可修改），8数据位，无校验，1停止位(8N1)
• 工作温度：-10℃～50℃
• 供电电压：DC 12-60V
• 驱动能力：≤50mA/路
• 输出电压范围：0-10V
• 调光精度：255级数字无极调光

产品特点

1. 多设备驱动：可在电流范围内连接多个0-10V调光驱动同时工作
2. 平滑调光：255级数字无极调光，亮度转变平滑自然
3. 群组控制：支持分路群控，快速实现个性化情景控制
4. 调光曲线：支持25段调光曲线，适配多种灯具特性
5. 工业标准：支持Modbus RTU工业控制协议，易于系统集成

Modbus通信协议详解

1. 基本通信参数

• 协议类型：Modbus RTU
• 默认从站地址：103（可修改）
• 默认波特率：9600bps（可修改为4800/9600/19200/38400/57600/115200）
• 数据格式：8位数据位，无校验，1位停止位(8N1)

2. 寄存器映射表

3. 功能码说明

功能码03H：读保持寄存器

• 请求格式：

  从站地址 | 功能码(0x03) | 起始地址高字节 | 起始地址低字节 | 寄存器数量高字节 | 寄存器数量低字节 | CRC16低字节 | CRC16高字节

• 响应格式：

  从站地址 | 功能码(0x03) | 字节数 | 数据1高字节 | 数据1低字节 | ... | CRC16低字节 | CRC16高字节

功能码06H：写单个寄存器

• 请求格式：

  从站地址 | 功能码(0x06) | 寄存器地址高字节 | 寄存器地址低字节 | 数据高字节 | 数据低字节 | CRC16低字节 | CRC16高字节

• 响应格式：与请求相同

功能码10H：写多个寄存器

• 请求格式：

  从站地址 | 功能码(0x10) | 起始地址高字节 | 起始地址低字节 | 寄存器数量高字节 | 寄存器数量低字节 | 字节数 | 数据1高字节 | 数据1低字节 | ... | CRC16低字节 | CRC16高字节

• 响应格式：

  从站地址 | 功能码(0x10) | 起始地址高字节 | 起始地址低字节 | 寄存器数量高字节 | 寄存器数量低字节 | CRC16低字节 | CRC16高字节

4. 通信示例

示例1：读取通道1-5的亮度值

• 请求：

  67 03 00 08 00 05 1D C9

• 从站地址：0x67(103)
• 功能码：0x03(读保持寄存器)
• 起始地址：0x0008
• 寄存器数量：0x0005
• CRC16：0xC91D
• 响应：

  67 03 0A FF 00 FF 00 FF 00 FF 00 00 00 XX XX

• 从站地址：0x67
• 功能码：0x03
• 字节数：0x0A(10字节)
• 数据：通道1=255(0x00FF), 通道2=0(0x0000), 通道3=255, 通道4=0, 通道5=0
• CRC16：XX XX

示例2：设置通道1亮度为128

• 请求：

  67 06 00 08 00 80 1C 3A

• 从站地址：0x67
• 功能码：0x06(写单个寄存器)
• 寄存器地址：0x0008
• 数据：0x0080(128)
• CRC16：0x3A1C
• 响应：与请求相同

接线说明

1. 电源接线：

• 供电电源：DC 12-60V
• 连接至模块的电源输入端子

1. 0-10V输出接线：

• 5路0-10V输出端子分别连接至调光驱动的控制输入端
• 每路最大驱动能力50mA

1. 通信接线：

• RS485接口：A(+)、B(-)
• 建议使用双绞屏蔽线，总线两端接120Ω终端电阻

1. 典型接线图：

   [VGA]---[调光驱动1]---[灯具1]
   [B]-----[调光驱动2]---[灯具2]
   [IR]----[调光驱动3]---[灯具3]
   [2G]----[调光驱动4]---[灯具4]
   [3B]----[调光驱动5]---[灯具5]

应用场景

1. 智能家居：实现全屋灯光情景控制
2. 商业照明：商场、酒店、办公楼等场所的智能调光
3. 工业照明：工厂、仓库等大面积照明控制
4. 专业场所：博物馆、画廊、剧院等需要精确光控制的场所
