描述
产品概述：

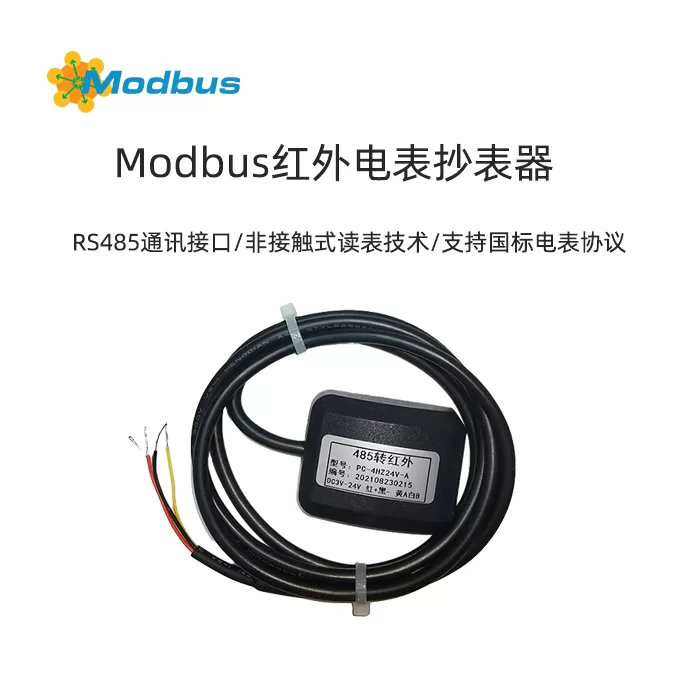

Infrared读表器是一款先进的非接触式电表Data Acquisition设备，它通过InfraredTechnology与电表进行Communication，实现data的自动读取。与传统的RS485线connect方式相比，Infrared读表器不仅降低了现场实施成本，还提供了更高的灵活性和便捷性。本Document将详细介绍Infrared读表器的产品特性、参数配置、Function优势以及安装指南。
一、产品特性：
1. 非接触式读表Technology：Infrared读表器采用InfraredTechnology实现Data Acquisition，无需物理connect，极大地降低了现场施工的复杂性和成本。
2. RS485通讯Interface：设备采用标准的RS485通讯Interface，能够无缝接入大多数Data Acquisition网关、DTU或PLC等设备。
3. 宽工作电压与电源保护：设备支持5-24V的宽工作电压，并提供电源反接保护Function，适应各种现场环境。
4.支持DLT645-2007,DLT645-1997,DLT698.45国标电表Protocol
二、参数配置：
– 电脑串口通讯参数：
– 设备串口：电脑与InfraredData Collector的通讯端口。
– Operation设备ID：电脑与InfraredData Collector通讯的address，255表示广播address，InfraredData CollectorMODBUSaddress默认为1。
– Baud rate：电脑与InfraredData Collector通讯的通讯Baud rate，默认9600。（1200~115200可配置）
– Infrared头参数：
– Infrared头MODBUSaddress：默认为1，多个接一起时，需要配置的不一样，这样可以根据address读data。
– 电表645address：Infrared头与电表进行通讯的address，如果不知道，那么645-07Protocol一般是用12个A广播address进行测试，645-97Protocol可以用12个0进行测试。
– 电表通讯Protocol：本Infrared头目前支持645-07和645-97Protocol，使用时需要根据电表实际Protocol进行配置修改。
三、Infrared头运行模式：
1. MODBUSParse模式：Infrared头自己主动去采集电表data，上位机直接读取Infrared头读取的data即可。
2. 透传模式：上位机可直接通过电表Protocol进行读取电表data。
3. 循环采集模式：Infrared头一直根据间隔time去采集一遍电表data，上位机直接读取Infrared头读取的data，默认60秒，正常使用时，建议配置600秒以上。
4. 单采实采模式：上位机send一次采集命令，Infrared头立即根据要采集的data实时从电表采集一次data上来，并Parse后发给上位机。
四、产品Function：
1. Protocol转换：Infrared读表器将InfraredDLT645Protocol转换为MODBUSProtocol，简化了Data Acquisition过程。
2. 透传Function：如果用户想自己ParseProtocol，也可以将其设置为透传模式，那么本Infrared模块，就是将485命令透传以38K载波远Infrared的方式进行传输。
3. Infrared采集模式：
– 循环采集模式：Infrared头以配置的间隔time到电表上进行采集data，并存储到Infrared头内部，用户通过MODBUS通讯从Infrared头内部读取采集到的data。
– 单采实时采集：用户通过MODBUS读取一条data，此时，Infrared头立即从电表获取一条data，并通过485以MODBUSProtocolResponse给用户。
五、产品参数：
– Infrared采集口：DLT645Protocol，通讯Baud rate1200或者2400，默认1200even parity。
– RS485通讯口：MODBUSProtocol，通讯Baud rate1200-115200，默认9600无校验。
– Infrared调制解调载波频率：38KHz。
– Infrared通讯距离：0-3米，角度正负15度，可贴柜门玻璃安装。
– 485通讯距离：485理论距离1200米，与环境、接线方式、线材息息Related，以实测为准，一般情况几百米能够正常通讯。
– 额定电压：直流5V到24V，具有防反接Function。
– ProtocolType：Infrared采集DLT645Protocol，485通讯MODBUSProtocol，另外也可将其配置为透明传输。

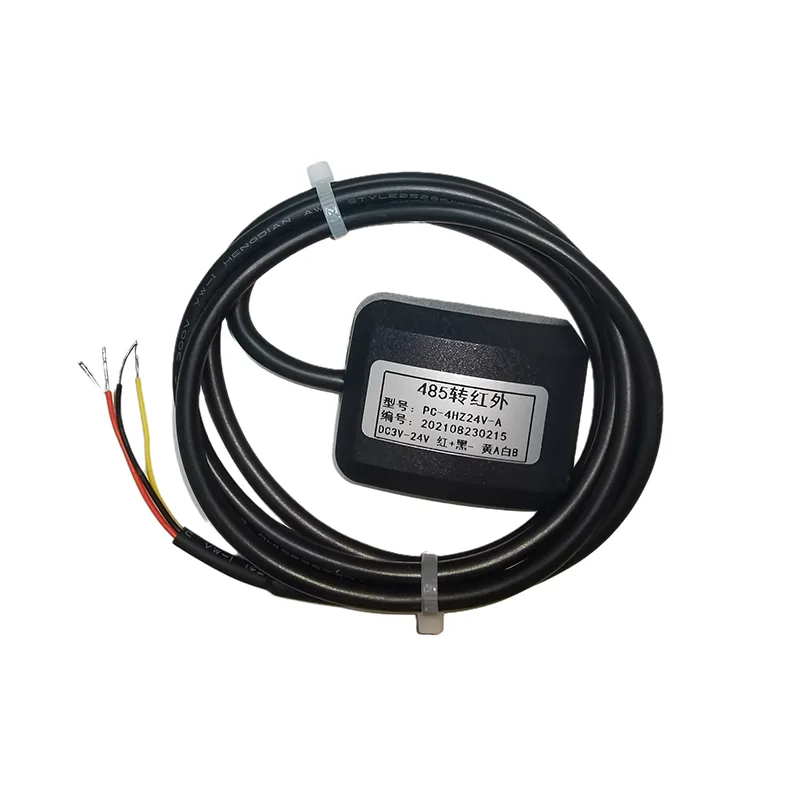

– 外形尺寸：50mm*38mm*17mm。
– Infrared采集间隔time：1秒到60000秒可配置或实时采集。
– 接线颜色标识：红色(电源正),黑色(电源负),黄色(485A)，白色(485B)。
– 安装方式：3M泡沫胶固定，简便快捷，且free赠送。
– 线长：默认1米，可根据需求定制。
六、安装指南：
1. 准备工作：确保所有Tools和材料齐全，包括Infrared读表器、3M泡沫胶、电源线、RS485通讯线等。
2. 安装位置：选择适合的安装位置，确保Infrared读表器的Infrared采集口对准电表的Infrared通讯口。
3. 固定设备：使用3M泡沫胶将Infrared读表器固定在适当的位置。
4. connect电源：按照接线颜色标识，正确connect电源线。
5. connect通讯线：将RS485通讯线connect到Infrared读表器和Data Acquisition网关或PLC。
6. 配置参数：根据需要配置电脑串口通讯参数、Infrared头参数以及Infrared头运行模式。
7. 测试运行：启动设备，通过电脑或WeChat Mini Program进行测试，确保Data Acquisition正常。
七、总结：
Infrared读表器以其创新的非接触式读表Technology、灵活的通讯Interface和强大的Function配置，为用户提供了一个高效、可靠且易于集成的电表Data Acquisition解决方案。无论是在Automation、智能电网还是能源管理system中，Infrared读表器都能发挥出色的性能，帮助用户实现data的精确采集和管理。
