摘要：1. 产品概述。一款集成Modbus通信协议的智能断路器，适用于交流50/60Hz、额定电压230/400V、电流63A及以下的配电系统。
本文目录
- 1. 1. 产品概述
- 2. 2. 功能特性
- 3. 3. 技术参数
- 4. 4. 安装与接线
- 5. 5. Modbus通信协议全解析
- 6. 6. 操作示例与数据解析（含完整CRC）
- 7. 7. 注意事项与安全警告
1. 产品概述

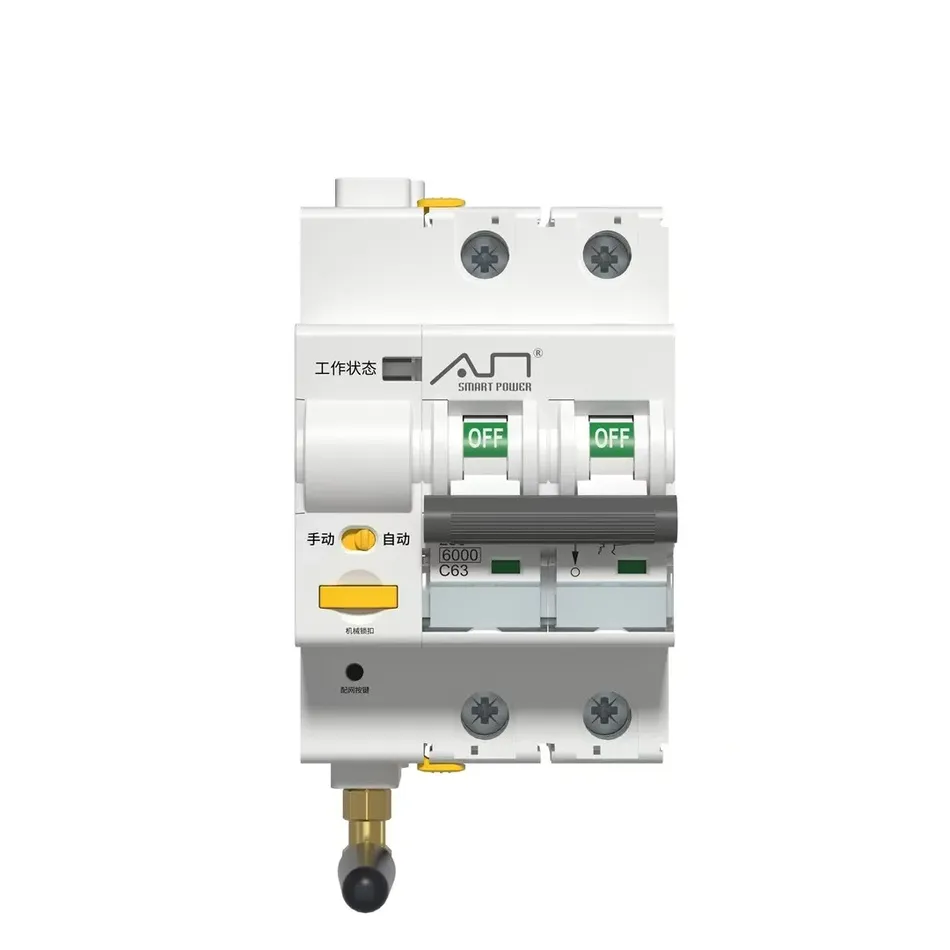

一款集成Modbus通信协议的智能断路器，适用于交流50/60Hz、额定电压230/400V、电流63A及以下的配电系统。支持远程控制、过欠压保护、自动重合闸等功能，可广泛应用于智能电网、工业自动化及楼宇配电场景。
产品购买：https://www.modbus.cn/product/30887.html
2. 功能特性
- 核心功能
- 过欠压保护：阈值可配置，支持自动分合闸与恢复机制。
- 漏电保护（选配）：30mA/100mA/300mA分级跳闸，响应时间<100ms。
- 多模式控制：本地手动、远程指令、干湿接点（选配）、定时操作（选配)。
- 自动重合闸：5级循环间隔（60s~3600s可调），稳定时间配置。
- 通信能力
- Modbus-RTU协议：支持读/写操作，地址范围1~247，广播地址0（仅读）。
- 多协议兼容：RS485（默认）、WiFi（涂鸦平台）、ZigBee。
- 状态指示
- 指示灯：
- 绿灯（合闸）、红灯（分闸/故障）、橙灯（手动模式）。
- 闪烁频率区分故障类型（如100ms快闪为机构故障，500ms为过压分闸）。
- 故障类型：过压、欠压、过流、漏电、硬件故障（EEPROM/时钟芯片等）。
3. 技术参数
| 项目 | 参数值 |
|---|
| 电气参数 | |
| 额定电压 | AC230V/400V |
| 额定电流 | 16A/25A/32A/40A/63A |
| 分断能力 | 6000A (Ics) |
| 最小工作电压 | ≥70VAC |
| 通信参数 | |
| 通信接口 | RS485（双绞屏蔽线） |
| 波特率 | 2400/4800/9600（默认9600） |
| 校验方式 | 奇校验/偶校验/无校验 |
| 机械参数 | |
| 安装方式 | 35.5×7.5mm标准导轨 |
| 机械寿命 | 10,000次 |
| 接线截面积 | ≤25mm² |
4. 安装与接线
- 安装要求
- 垂直安装于干燥、通风环境，避免高温（>40℃）与凝露。
- 使用M5螺钉固定导轨，确保机械锁扣牢固。
- 接线规范
- 电源线：零火线严禁接反，线缆截面积≤25mm²。
- 通信线：双绞屏蔽线（2×0.5mm²），屏蔽层单端接地，总线长度≤1200m。
5. Modbus通信协议全解析
5.3 寄存器定义（完整分类）
5.3.2 状态监控寄存器
1. 分合闸状态编码表（地址 0x5000）
| 状态码 | 含义 | 说明 |
|---|
| 0 | 手动分闸 | 本地手动操作分闸 |
| 1 | 指令分闸 | 远程指令触发分闸 |
| 2 | 故障分闸（过压） | 电压超过过压阈值触发分闸 |
| 3 | 故障分闸（欠压） | 电压低于欠压阈值触发分闸 |
| 4 | 手动合闸 | 本地手动操作合闸 |
| 5 | 指令合闸 | 远程指令触发合闸 |
| 6 | 自动合闸 | 自动重合闸功能触发合闸 |
| 7 | 指令锁死 | 远程锁死状态，需解锁后才能合闸 |
| 8 | 故障（初始化/设备故障） | 设备初始化失败或硬件故障 |
| 9 | 机构挂锁 | 机械挂锁锁定，禁止合闸 |
| 10 | 定时分闸 | 定时功能触发分闸 |
| 11 | 定时合闸 | 定时功能触发合闸 |
| 14 | 干接点分闸 | 干接点信号触发分闸 |
| 15 | 干接点合闸 | 干接点信号触发合闸 |
| 16 | 手动模式分闸 | 手动模式下分闸 |
| 17 | 手动模式合闸 | 手动模式下合闸 |
2. 故障状态Bit位映射表（地址 0x5003）
| Bit位 | 告警类型 | 说明（Bit=1表示告警触发） |
|---|
| 0 | A相过压告警 | A相电压超过过压阈值 |
| 1 | B相过压告警 | B相电压超过过压阈值 |
| 2 | C相过压告警 | C相电压超过过压阈值 |
| 3 | A相欠压告警 | A相电压低于欠压阈值 |
| 4 | B相欠压告警 | B相电压低于欠压阈值 |
| 5 | C相欠压告警 | C相电压低于欠压阈值 |
| 6 | A相过流告警 | A相电流超过额定值 |
| 7 | B相过流告警 | B相电流超过额定值 |
| 8 | C相过流告警 | C相电流超过额定值 |
| 9 | A相过功率告警 | A相功率超过设定阈值 |
| 10 | B相过功率告警 | B相功率超过设定阈值 |
| 11 | C相过功率告警 | C相功率超过设定阈值 |
| 12 | 电压不平衡告警 | 三相电压差值超过允许范围 |
| 13 | 漏电保护触发 | 漏电电流超过设定值（仅RCD款） |
| 14 | 电机复位失败 | 自动合闸时电机复位异常 |
| 15 | 通信模块故障 | RS485/WiFi/ZigBee通信异常 |
5.3.3 其他关键寄存器补充
1. 重合闸事件记录（地址 0x5300~0x5303）
| 地址（Hex） | 数据项 | 读写属性 | 数值范围/说明 |
|---|
| 5300 | 故障时间（年月） | R | 高字节：年（00~99），低字节：月（01~12） |
| 5301 | 故障时间（日时） | R | 高字节：日（01~31），低字节：时（00~23） |
| 5302 | 故障时间（分秒） | R | 高字节：分（00~59），低字节：秒（00~59） |
| 5303 | 故障原因 | R | 0=过压，1=欠压，2=过流，3=过功率 |
2. 定时控制配置（地址 0x6D00~0x6D0E）
| 地址（Hex） | 数据项 | 读写属性 | 数值范围/说明 |
|---|
| 6D00 | 定时开关 | R/W | 0=关闭，1=使能 |
| 6D01~6D08 | 定时操作时间1~8 | R/W | 高字节：时（0~23），低字节：分（0~59） |
| 6D09~6D0E | 定时操作1~6 | R/W | 0=无操作，1=分闸，2=合闸 |
3. 特殊功能寄存器（地址 0xF205~0xF380）
| 地址（Hex） | 数据项 | 读写属性 | 写入值/说明 |
|---|
| F205 | 恢复出厂设置 | W | 写入0x0042（触发恢复） |
| F206 | 设备重启 | W | 写入0x0043（触发重启） |
| F300 | 远程升级命令 | W | 0x3901=开始升级，0x3903=结束升级 |
| F303~F380 | 升级包数据 | W | 按包编号顺序写入升级数据 |
6. 操作示例与数据解析（含完整CRC）
示例1：读取分合闸状态（地址0x5000）
01 03 50 00 00 01 85 C8
- CRC计算：
0x85C8（通过CRC-16/A001计算）。
- 响应帧（状态码=3，故障分闸）：
01 03 02 00 03 35 29
示例2：设置过压阈值为300.0V（地址0x6601）
01 06 66 01 0B B8 1A 7F
- 数据解析：
0B B8 = 3000 → 300.0V，CRC=0x1A7F。
7. 注意事项与安全警告
- 寄存器写入限制：
- 只读寄存器（如电参量、故障状态）禁止写入，否则触发异常码0x03。
- 字符串寄存器（如经纬度）需按低字节在前拆分（示例：
"123.56" → 31 32 33 2E 35 36）。
- 定时功能配置：
- 定时操作时间需按实际需求设置，避免冲突。
